说明：
IED公司自2017年9月1日起，IED GlobalCom IP 100系列主机上市。
IED公司将逐步停止对基于CobraNet协议的产品开发，全面投入到基于Dante协议的产品开发。
IED系统基于AES 67/70的标准
由于IED和Atlas公司的合并，IED 品牌将逐渐变为AtlasIED
IED公司是率先将全套纯Dante数字广播系统应用在机场公共广播系统的公司。
允许采用通用服务器的数字音频矩阵主机的方案。
完整系统配置主要包括有：
数字音频矩阵主机 IED GlobalCom IP 116C系列主机（可移植到标准服务器）
数字D类功放 IED T9160 T112C
数字呼叫站 IED 528/524/550CS
语音记录仪接口设备 IED 9016DSP
消防广播接口设备 IED 9032LVIO

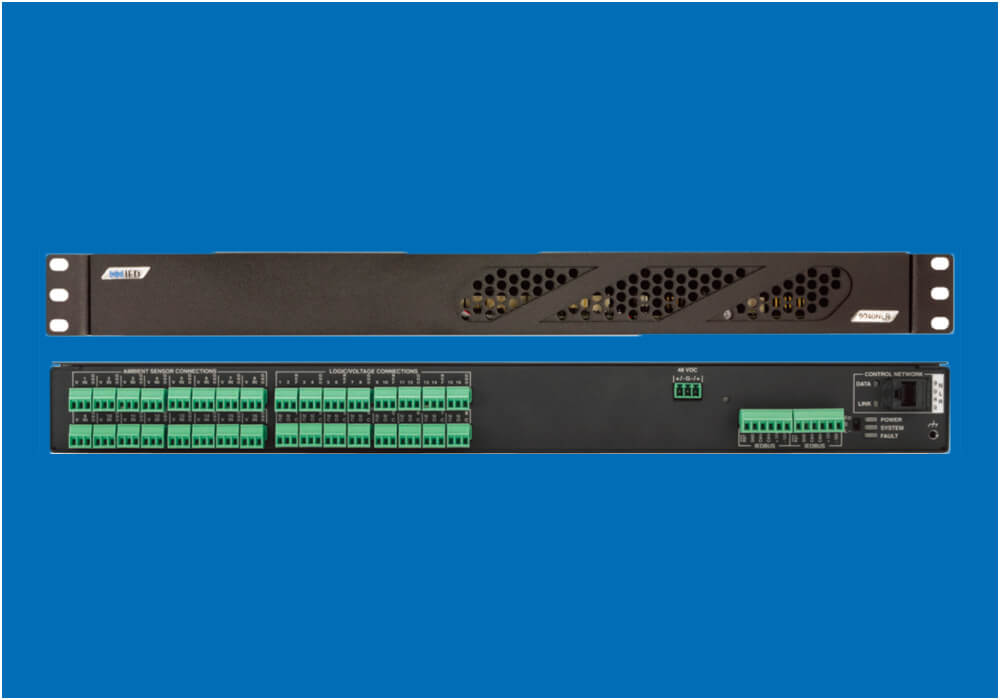

噪音探测接入和逻辑输入输出设备IED9040NLR
逻辑输入输出设备 IED9016RY

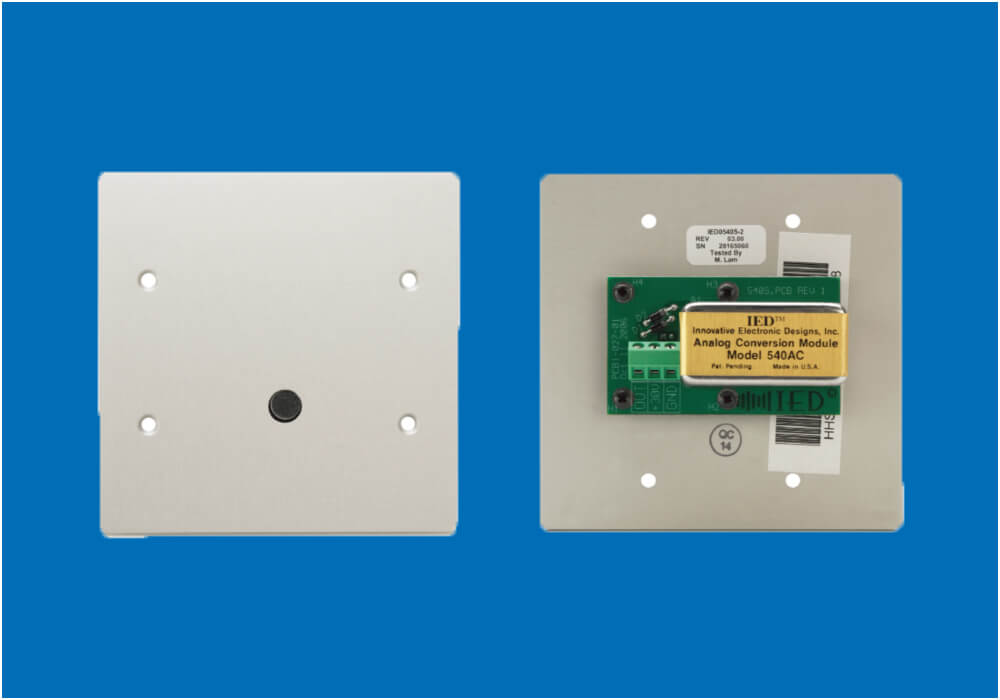

噪音探测终端 IED 540S
背景音乐接入设备 IED 1502AI

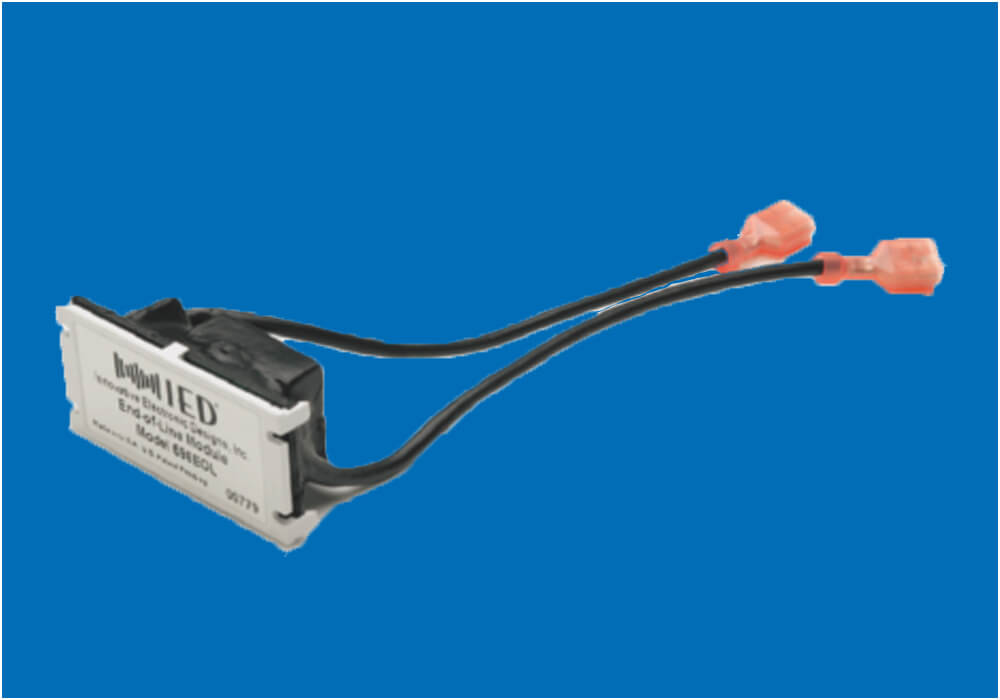

扬声器回路自动检测终端 IED 596 EOL

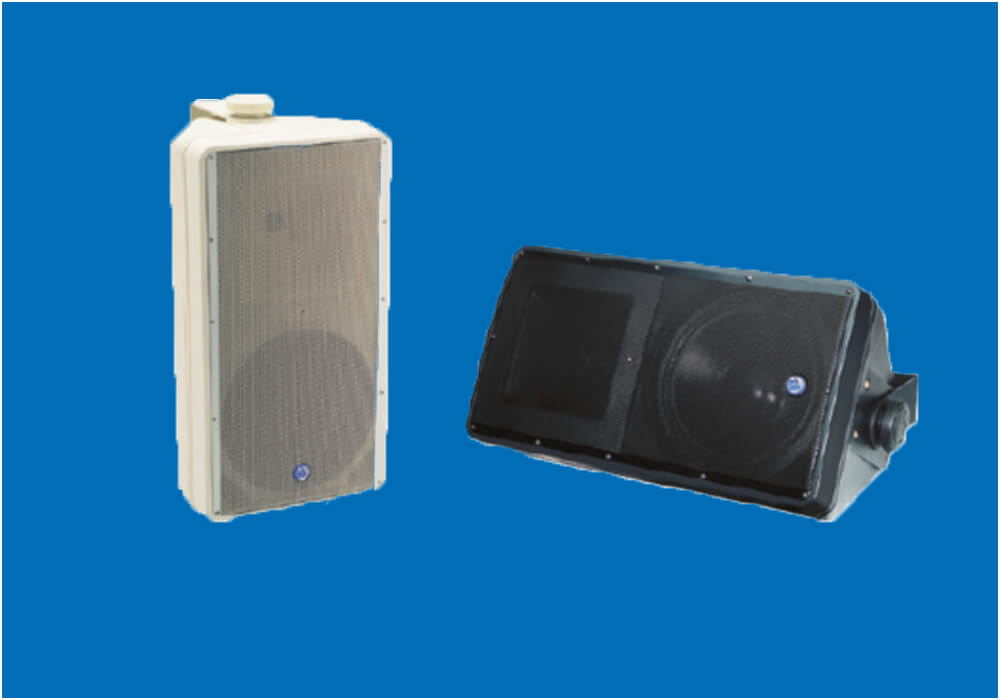

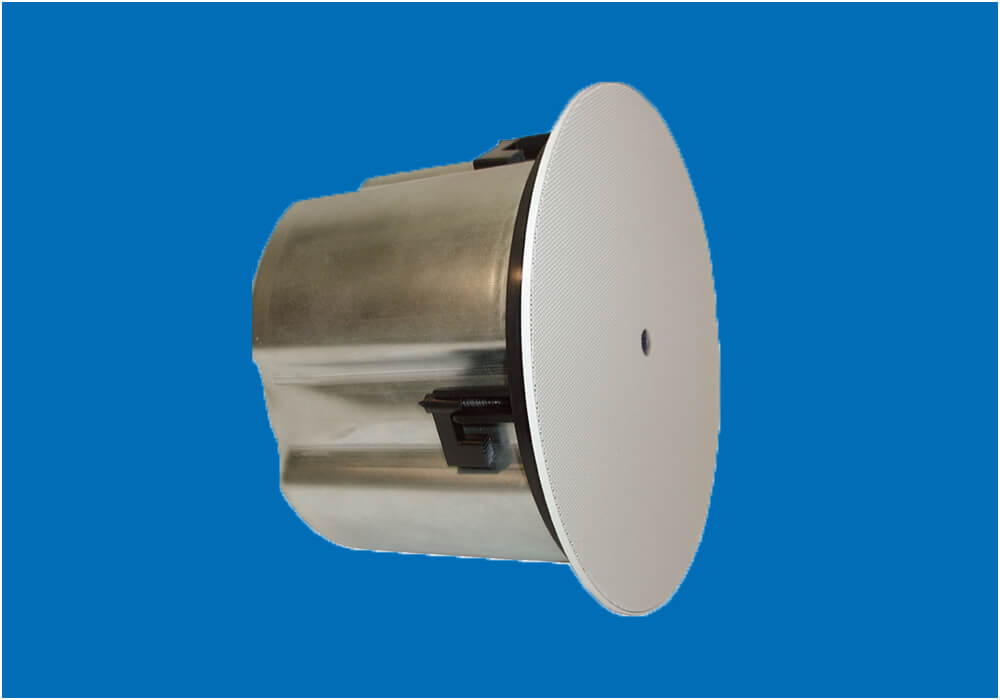

扬声器，服务器和操作PC，网络交换机
推荐使用DELL Precision 7920（3920）系列高性能工作站
使用Windows 10 专业工作站版操作系统 （启动快，对音视频的处理能力更强）

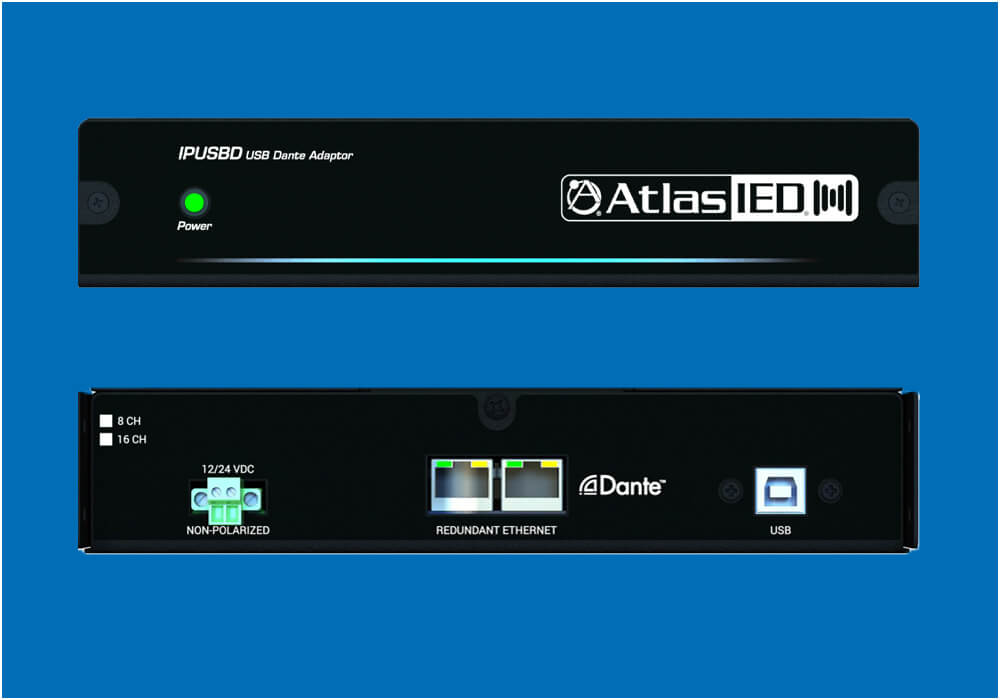

装载IED IPUSBD 16 Dante声卡
单台116ACS支持16路自动广播并发
最大支持 240个IED呼叫站
单台最大支持512*512的矩阵规模
超过250小时的语音内容容量
集成自动语音合成设备
响应频率 20HZ-20KHZ 48K 24 bit
灵敏度 >90dB
内置了VOIP的电话广播接口设备功能
内置TTS 引擎（需要另购）
HDMI 和 VGA 视频输出端口
耳机和麦克风接口。

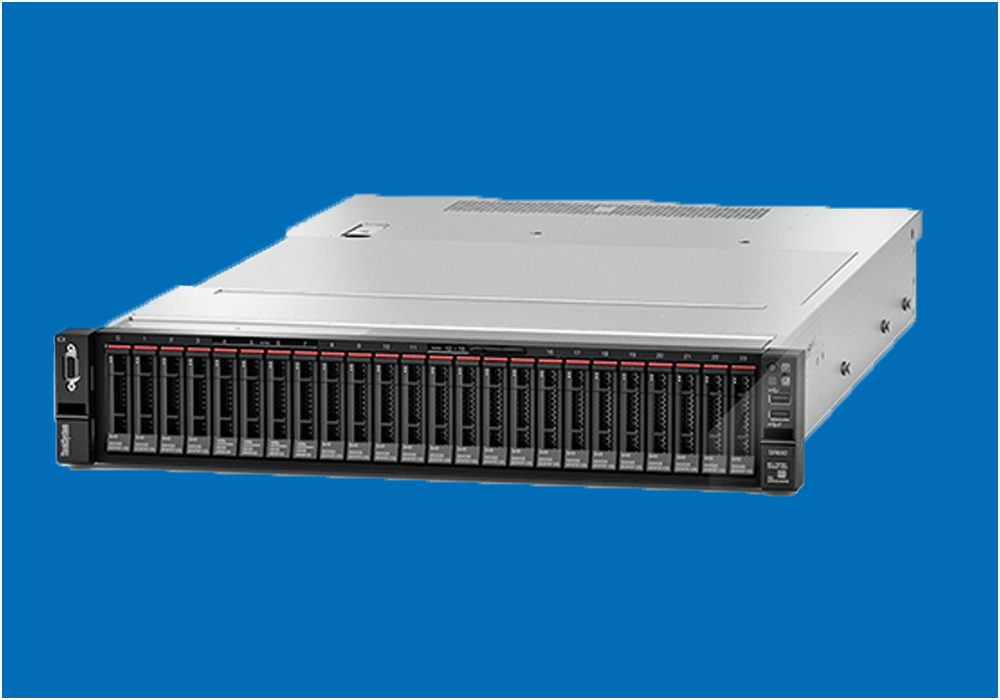

推荐使用DELL、HP、Lenovo、华为等通用服务器。
使用Windows 2016标准版操作系统 （启动慢，容错性强）
装载IED IPUSBD 16 Dante声卡
单台116ACS支持16路自动广播并发
最大支持 240个IED呼叫站
单台最大支持512*512的矩阵规模
超过250小时的语音内容容量
集成自动语音合成设备
响应频率 20HZ-20KHZ 48K 24 bit
灵敏度 >90dB
内置了VOIP的电话广播接口设备功能
内置TTS 引擎（需要另购）
AtlasIED定制设备、凌动CPU、4G内存、256固态硬盘
116ACS支持16路并发
最大支持 240个IED呼叫站
单台最大支持512*512的矩阵规模
超过250小时的语音内容容量
集成自动语音合成设备
响应频率 20HZ-20KHZ 48K 24 bit
灵敏度 >90dB
内置了VOIP的电话广播接口设备功能
内置TTS 引擎（需要另购）
2路背景音乐接入端口
8路开关信号输入接口
8路开关信号输出接口
HDMI 和 VGA 视频输出端口
耳机和麦克风接口。

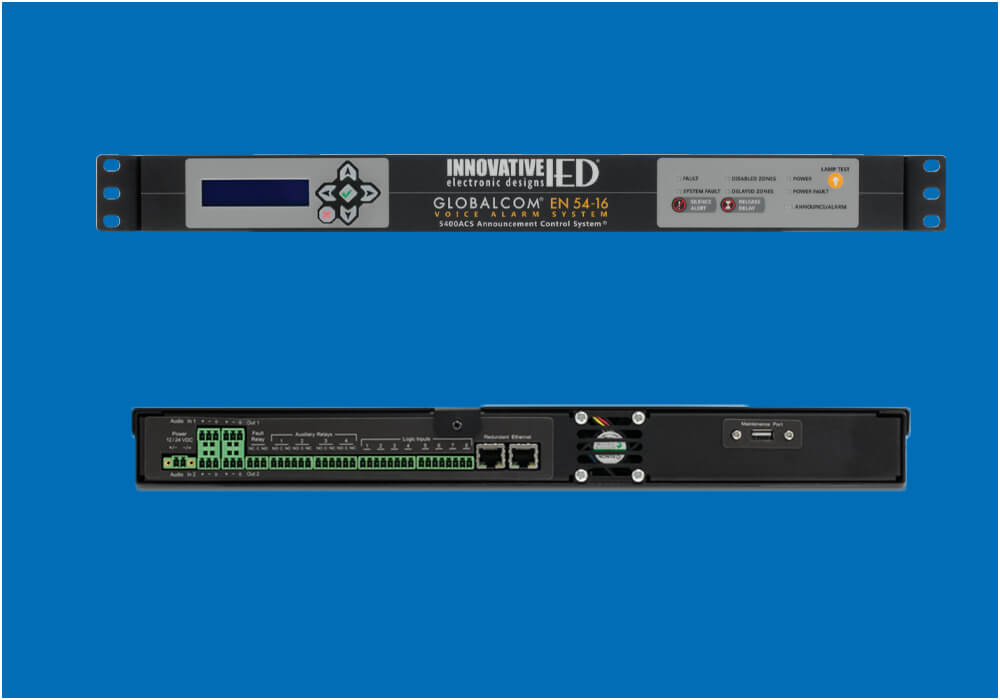

可以处理，实时呼叫、延迟（DRP）呼叫（录音和回放）、预录消息（简单和组合）、记录特定的消息、静音操作（通过区域组）和对讲机连接的动态请求。
内部消息服务器能够记录2通道的延迟消息，同时提供2通道的消息回放所有的同时发生在网络上可以支持Dante的许多活页
管理不可用区域和延迟区域
使用Dante网络音频（高品质音频以太网）
公告可以通过接触开关启动，从麦克风寻呼台，从5400acs面板，或从更高层次的IED管理软件
消息可以根据时间表播放
全面监控和管理系统的所有组件
完全自定义，并通过软件编程工具
包括与外部系统连接的8路逻辑输入和8路继电器输出
提供外部接口的4种形式的继电器输出
多个控制器可以一起使用，以创建更大的系统
为诸如背景音乐或消防音频等来源提供2个模拟音频输入
提供音频监控或区域输出的模拟音频输出管理
多达128个数字麦克风站（5416cs H／g或5450cs H / G系列）一5400ACS
监督所有相关设备，并提供故障状态信息。
整体C型故障继电器提供
不间断运行， IED5400LL Lifeline提供热备和故障转移支持

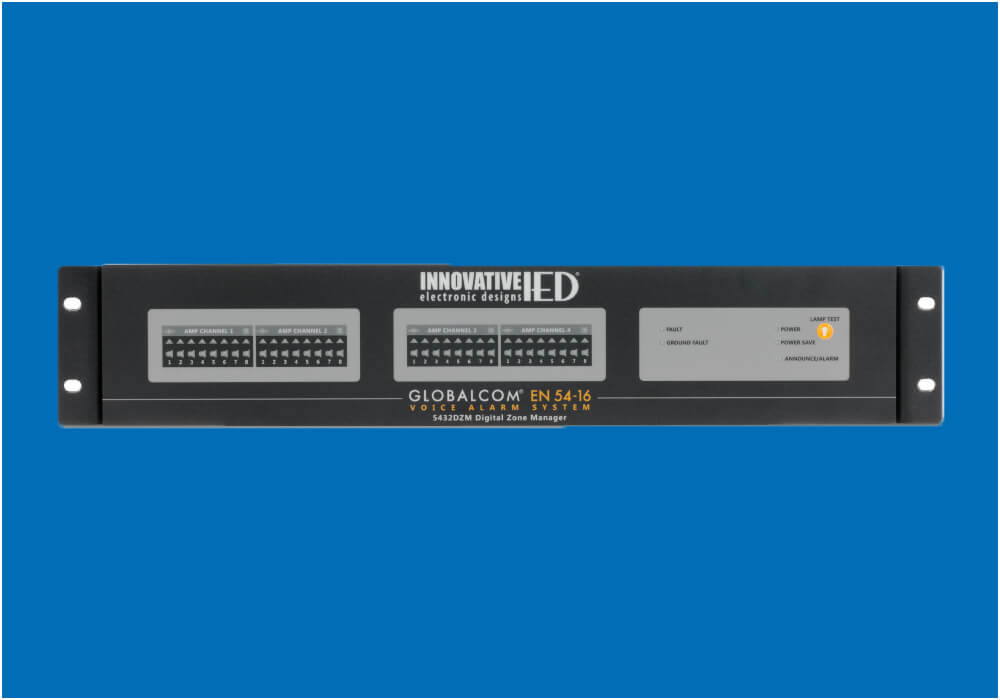

接口DZMs可以实现管理多达64个独立的区域（5404DZM/5432DZM）
提供冗余的以太网端口

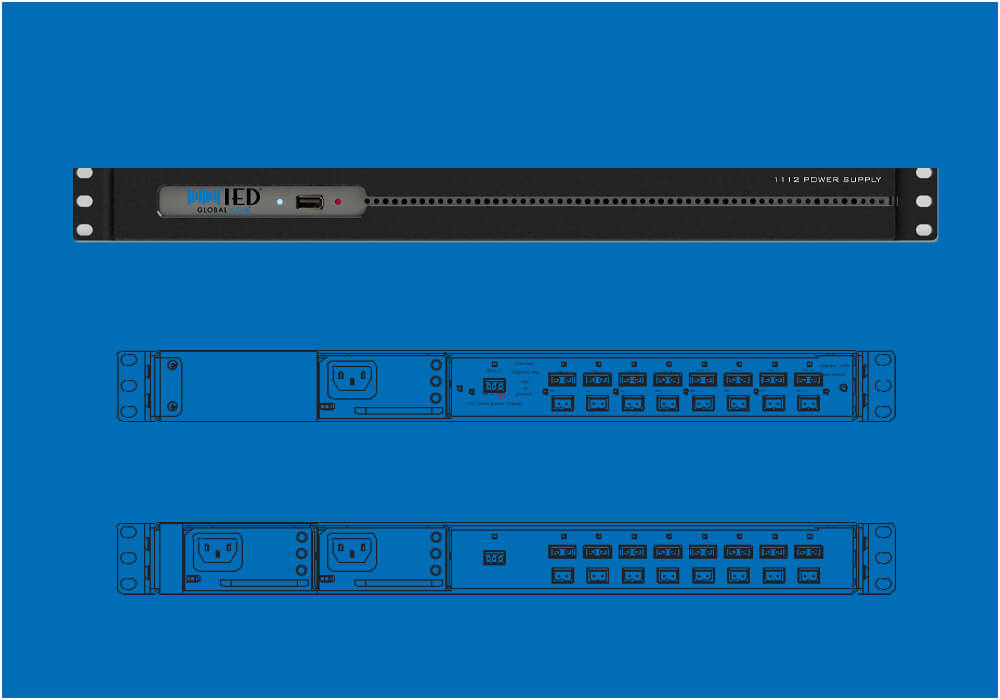

特性
1RU小型机箱提供最高可达37A的12V直流电 最多为8台GLOBALCOM 设备单独供电
每个供电端口都有单独保险丝进行保护 广泛通用的输入电压
供电接口有盖板固定防止电源线脱落
可选的第二个1112PSM电源模块，提供冗余供电解决方案
监控供电模块故障状态
电气
电源电压 100 – 240 VAC 额定输入电流 (每个)最大 8 Amps
额定输出电压 +12VDC (±5%) 额定输出电流 (总) .37 Amps
额定输出电流 (每个输出) 4.6 Amps 继电器触点额定值 C型, 1A 30VDC, 0.3A 125 VAC
保险丝 5 Amp ATM-5 刀片保险丝
机械
高度. 1.75”, 1 rack unit (4.4 cm) 宽度 (无机柜安装耳) 17” (43.2 cm)
深度. 12.25” (31.1 cm) 推荐安装深度 18” (45.7 cm)
重量 (1 x IED1112PSM 模块) 13 lb. (5.9 kg) 重量 (2 x IED1112PSM 模块) 15.6 lb. (7.1 kg)
环境
工作温度范围 32 ˚F – 104 ˚F (0 ˚C – 50 ˚C) 存储温度范围 -40 ˚F – 158 ˚F (-40 ˚C – 70 ˚C)
连接器
输入 IEC 60320 Type C-13 输出 (8个通道) 3-pin Phoenix, 5.08mm 间隔
故障继电器 3-pin Phoenix, 3.8mm间隔

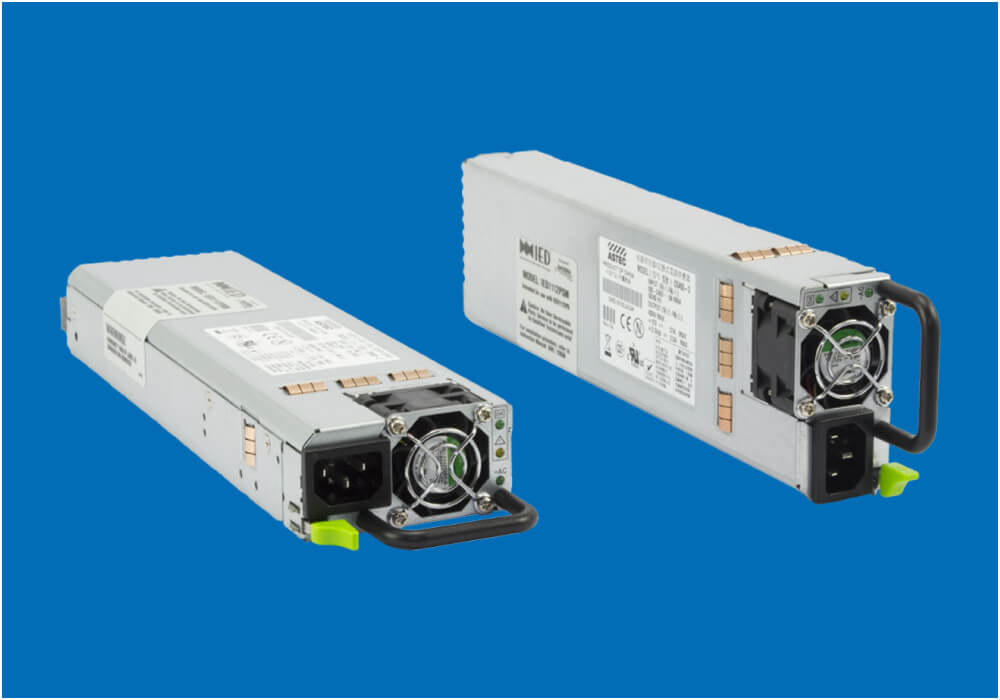

特性
两个模块可用于冗余
有速度调控的风扇，可控的冷却调节来适应现场环境
过电流保护，防止损坏 通用的输入电压;
LED灯显示了整体状态，便于了解故障 满载时效率> 84％
故障显示中继到1112PS上，用于1112PS面板上显示模块故障。
电气
电源电压 100 – 240 VAC (50 – 60Hz) 额定输入电流 最大8 Amps
额定输出电压 +12VDC (±5%) 额定输出电流 37 Amps
机械
高度 1.52” (3.9 cm) 宽度 3.07” (7.8 cm)
深度 13.29” (33.8 cm) 重量 2.6 lb. (1.2 kg)
环境
工作温度范围 14 ˚F – 122 ˚F (-10 ˚C – 50 ˚C)
存储温度范围 -40 ˚F – 158 ˚F (-40 ˚C – 70 ˚C)
LED指示灯
供电正常 绿色 故障 黄色
AC正常 绿色
连接器
输入 IEC 60320 Type C-13
输出 FCI电源连接器(51741-10002406CC & 51761-10002406AA)
采用标准CobraNet 数字音频协议的产品
采用标准6＋1的主机功放模式。即一台功放主机中，6块功放卡在用，1块热备份。故障自动切换。切换时间小于2秒。
支持12个独立的扬声器回路，每个最大不超过600W。
双网络输入（主备），也支持12路的模拟音频输入
响应频率 20HZ-20KHZ 48K 24 bit
灵敏度>93dB
新功放卡有双路 600W、300W、150W的选择。
功放系统通过综合布线系统与矩阵主机以及广播站网络连接。当然，也支持模拟线路的连接。
工业级设计，所有部件采用插卡式。每个功放卡都支持热插拔。易于维修和维护。
Class D级环保功放
均衡、降噪、平衡等处理系统、
直接连接噪音探测器终端。
采用标准Dante 数字音频协议的产品
采用标准6＋1的主机功放模式。即一台功放主机中，6块功放卡在用，1块热备份。故障自动切换。切换时间小于2秒。
支持12个独立的扬声器回路，每个最大不超过600W。
双网络输入（主备），也支持12路的模拟音频输入
响应频率 20HZ-20KHZ 48K 24 bit
灵敏度>93dB
新功放卡有双路 600W、300W、150W的选择。
功放系统通过综合布线系统与矩阵主机以及广播站网络连接。当然，也支持模拟线路的连接。
工业级设计，所有部件采用插卡式。每个功放卡都支持热插拔。易于维修和维护。
Class D级环保功放
均衡、降噪、平衡等处理系统、
直接连接噪音探测器终端。
采用标准CobraNet 数字音频协议的产品
采用标准4路带内置功放卡的功放主机模式。
支持4个独立的扬声器回路，每个最大不超过600W。
双网络输入（主备），也支持16路的模拟音频输入
响应频率 20HZ-20KHZ 48K 24 bit
灵敏度 >85dB
Class D级环保功放
均衡、降噪、平衡等处理系统、
正常使用功率 465W
备份需要独立的倒备设备IED 1544BAS （整机备份，最大4备1）
采用标准Dante 数字音频协议的产品
采用标准4路带内置功放卡的功放主机模式。
支持4个独立的扬声器回路，每个最大不超过600W。
双网络输入（主备），也支持16路的模拟音频输入
响应频率 20HZ-20KHZ 48K 24 bit
灵敏度 >85dB
Class D级环保功放
均衡、降噪、平衡等处理系统、
正常使用功率 465W
备份需要独立的倒备设备IED 1544BAS （整机备份，最大4备1）

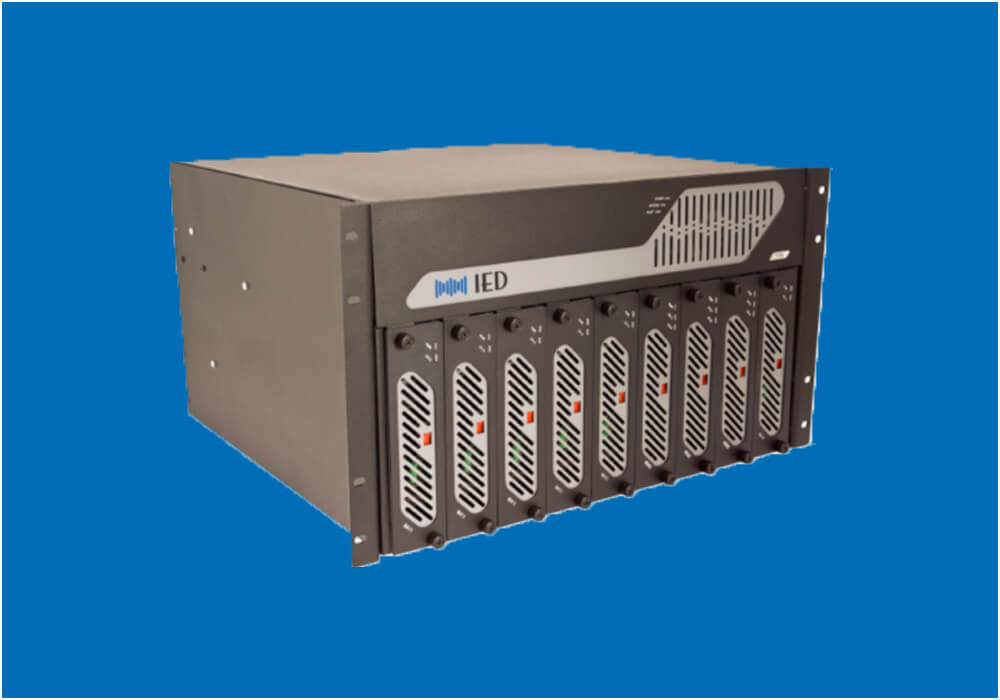

采用标准8＋1的主机功放模式。即一台功放主机中，8块功放卡在用，1块热备份。故障自动切换。切换时间大于4秒。
支持16个独立的扬声器回路，每个最大不超过600W。
双网络输入（主备），也支持16路的模拟音频输入
响应频率 20HZ-20KHZ 48K 24 bit
灵敏度>93dB
新功放卡有双路 600W、300W、150W的选择。单台最大支持9600W的功放输出
功放系统通过综合布线系统与矩阵主机以及广播站网络连接。当然，也支持模拟线路的连接。
工业级设计，所有部件采用插卡式。每个功放卡都支持热插拔。易于维修和维护。
Class D级环保功放
均衡、降噪、平衡等处理系统、
正常使用功率 875W （1/8 输出）

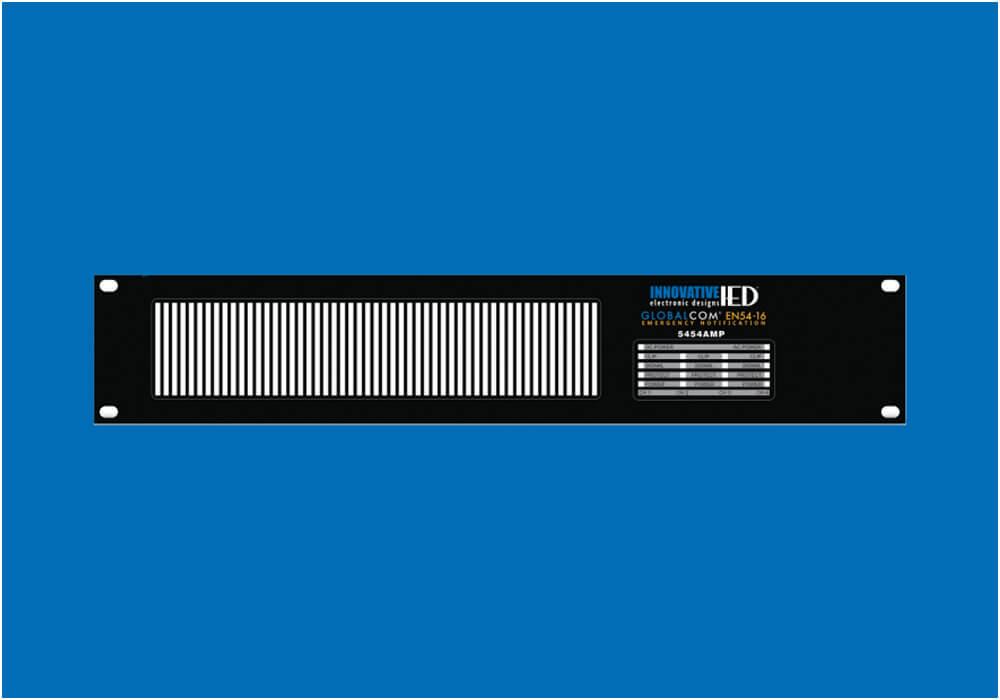

D类型
分离的功放模块 70.7 伏特直接输出（无变压器）
高功率，高效率开关电源（SMPS）与功率因数校正（PFC） 24 V直流后备电源
保护电路：直流，低频，高频，热，短路 电流限制器
外部远程开/关控制电源 温度控制，变速，低噪音风
高技术表面贴装技术（SMT）设计 四个 100, 300, 500 瓦功放输出通道
所有的测量在240v交流电情况下除非另有说明 电源, 模拟
电源要求 50-60 Hz 功率输出（每通道）
5414-US 100 W (70.7 V) 5434-US 300 W (70.7 V)
5454-US 500 W (70.7 V) 满功率效率 > 55%
全功率频率响应 ± -0.3 dB 20 Hz - 20 kHz
功率带宽 20 Hz – 20 kHz, +/– 0.3 dB
信号干扰比 > 100 dB 20 Hz – 20 kHz ref
总谐波失真 < 0.3% 输出限幅电平 70.7 V RMS
满功率输入电平 0 dBu 输入电平 21 dBu
输入阻抗 12 kΩ 仪器:
高度 2 rack units, 3.47" (8.81 cm)
宽度(不包括外扩模板) 17.2" (43.7 cm)
长度 17.87" (454 mm) 重量 30.86 lbs (14 kg)
4个独立输出通道
4个音频输入通道经过但丁音频网络（高品质的以太网）
提供更多以太网端口 提供备份功放开关
全面监控功放和扬声器线 提供8个传感器输入通道的环境分析和修复方法
DSP处理4个功放通道 拥有低通和高通滤波器
7段参数均衡器滤波器 最多40毫秒的延迟
功放状态：电源（绿色），故障（黄色）或报警激活（红色）
通话线路故障 (黄色三角) 备份功放使用中 (绿色方格)
电源
电源电压 12-24 VDC @ 15.7 Watts Max 建议操作条件 24 VDC @ 0.65 Amps
额定输入电流 2 Amps Max (24W)
故障继电器接点容量 2 Amps @ 110 VDC Max 备份功放输入 500 Watts Max / Channel 主功放输入 500 Watts Max / Channel
扬声器输出 500 Watts Max / Channel
环境传感器通道
传感器电源电压 27 VDC Max @ 1W for 8 total sensors
通道传感器输入电压 0 – 24 VDC @1 mA for each input
电池逻辑输入
关闭电池 0.8 VDC Max or Closed
打开电池 2 VDC – 3 VDC Max or Open
24V 故障逻辑输入
24 V直流电故障 0.8 VDC Max or Closed
24 V直流电正常 2 VDC – 3 VDC Max or Open
仪器:
高度 1.75", 1 rack unit (4.4 cm)
宽度(不包含外接模块) 17.2" (43.7 cm)
长度 12.25" (31.1 cm) 推荐安装深度 18" (45.7 cm)
重量 10.15 lbs (4.60 kg)

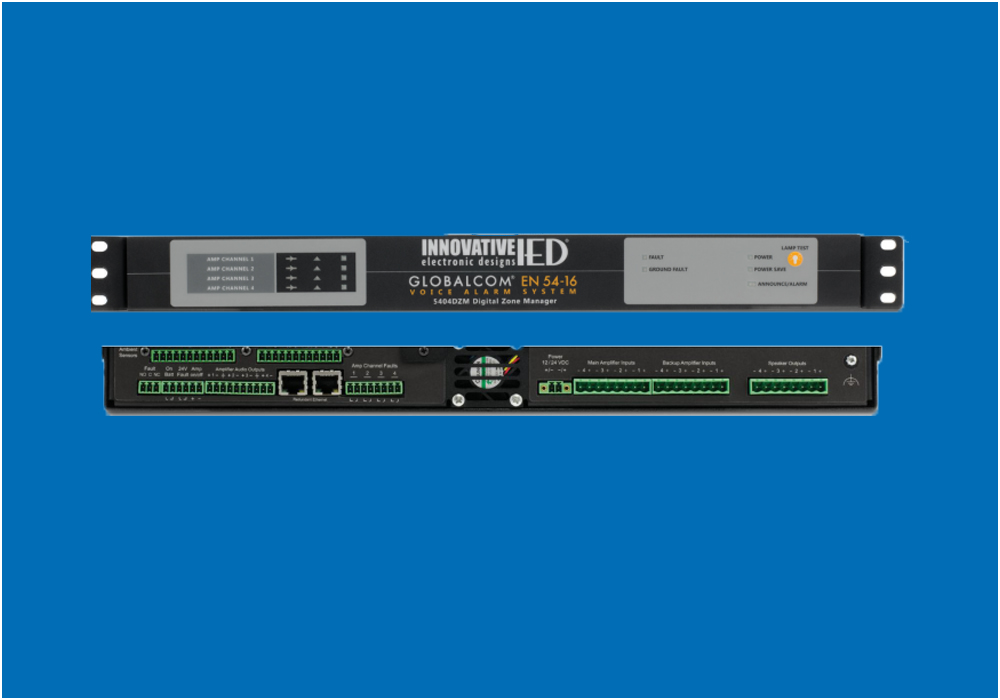

拥有4个输入x32个输出数字管理8个扬声器输出
通过继电器开关允许划分500瓦每通道至8个区域
4个音频输入通道经过但丁音频网络（高品质的以太网）
提供更多以太网端口 提供备份功放开关
全面监控功放和扬声器线 DSP处理4功放通道
拥有低通和高通滤波器 7段参数均衡器滤波器
最多40毫秒的延迟 通话线路故障 (8黄色三角)
扬声器线活跃 (8绿色音响图标) 电源电压 12-24 VDC @ 15.7 Watts Max
建议操作条件 24 VDC @ 0.65 Amps 额定输入电流 2 Amps Max (24W)
故障继电器接点容量 2 Amps @ 110 VDC Max 备份功放输入 500 Watts Max / Channel 主功放输入 500 Watts Max / Channel
扬声器输出 500 Watts Max / Channel
环境传感器通道
传感器电源电压 27 VDC Max @ 1W for 8 total sensors 通道传感器输入电压 0 – 24 VDC @1 mA for each input
电池逻辑输入
关闭电池 0.8 VDC Max or Closed 打开电池 2 VDC – 3 VDC Max or Open
24V 故障逻辑输入
24 V直流电故障 0.8 VDC Max or Closed 24 V直流电正常 2 VDC – 3 VDC Max or Open
工业级设计，所有部件采用插卡式。
每个功放卡都支持热插拔。易于维修和维护。
Class D级环保功放
有2*600W、2*300W、2*150W选择
工业级设计，所有部件采用插卡式。
每个功放卡都支持热插拔。易于维修和维护。
Class D级环保功放
有2*600W、2*300W、2*150W选择
3个功能指示灯
基于标准CobraNet数字音频协议的网络数字呼叫站
它是一个网络设备并且拥有单独的IP地址
响应频率 20HZ-20KHZ 48K 24 bit
灵敏度 >85dB
具有7寸LCD触摸屏、良好的人机对话功能，菜单功能选择，兼做人工广播、紧急广播、调用预录音广播、航班自动广播（登机、催促等）功能。
使用密码登录、可以根据不同的用户名来定义不同用户的权限和广播类型等
适合有复杂功能要求的机场在登机口使用
可以进行自定义的预录个性广播和例行通告广播。
可以进行130秒的预录音广播
鹅颈、手持功能。
基于标准Dante数字音频协议的网络数字呼叫站
它是一个网络设备并且拥有单独的IP地址
响应频率 20HZ-20KHZ 48K 24 bit
灵敏度 >85dB
具有7寸LCD触摸屏、良好的人机对话功能，菜单功能选择，兼做人工广播、紧急广播、调用预录音广播、航班自动广播（登机、催促等）功能。
使用密码登录、可以根据不同的用户名来定义不同用户的权限和广播类型等
适合有复杂功能要求的机场在登机口使用
可以进行自定义的预录个性广播和例行通告广播。
可以进行130秒的预录音广播
鹅颈、手持功能。
基于标准Dante数字音频协议的网络数字呼叫站
它是一个网络设备并且拥有单独的IP地址
响应频率 20HZ-20KHZ 48K 24 bit
灵敏度 >85dB
具有7寸LCD触摸屏、良好的人机对话功能，菜单功能选择，兼做人工广播、紧急广播、调用预录音广播、航班自动广播（登机、催促等）功能。
使用密码登录、可以根据不同的用户名来定义不同用户的权限和广播类型等
适合有复杂功能要求的机场在登机口使用
可以进行自定义的预录个性广播和例行通告广播。
可以进行130秒的预录音广播
鹅颈、手持功能。
PoE供电 辅助电源电压24或48伏直流

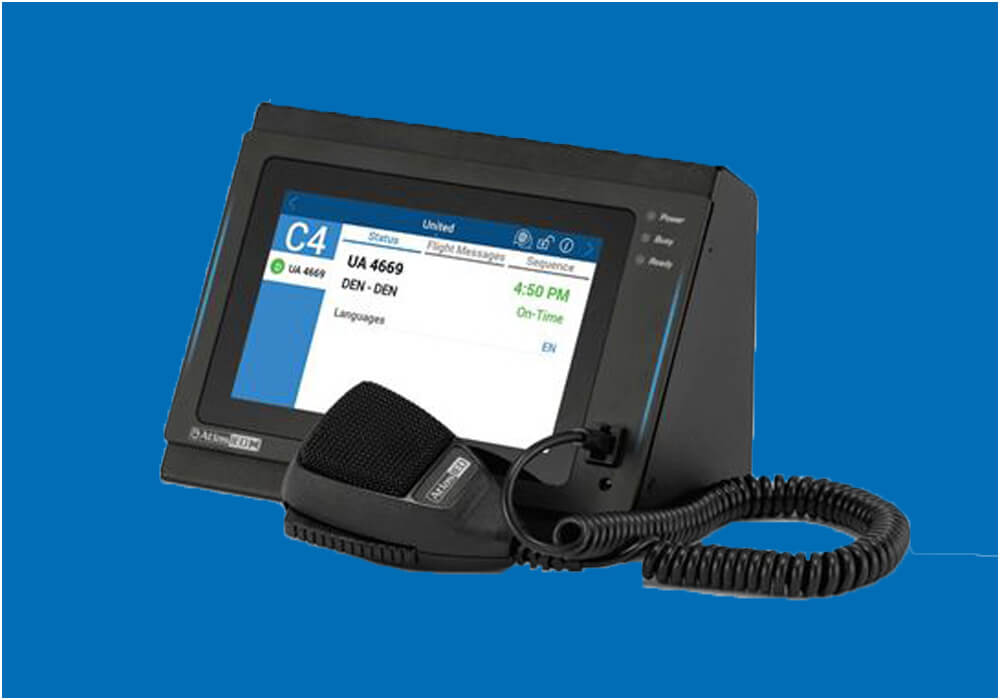

基于标准Dante数字音频协议的网络数字呼叫站
它是一个网络设备并且拥有单独的IP地址，嵌入式安装或台式机（独立式）版本 冗余以太网端口
响应频率 20HZ-22KHZ 48K 24 bit
灵敏度 >85dB
具有7寸LCD触摸屏、良好的人机对话功能，菜单功能选择，兼做人工广播、紧急广播、调用预录音广播、航班自动广播（登机、催促等）功能。
使用密码登录、可以根据不同的用户名来定义不同用户的权限和广播类型等
适合有复杂功能要求的机场在登机口使用
可以进行自定义的预录个性广播和例行通告广播。
可以进行130秒的预录音广播
仅有 手持话筒。
基于IED CobraNet协议的数字广播系统
它是一个网络设备并且拥有单独的IP地址
响应频率 22HZ-22KHZ 48K 24 bit
灵敏度 >85dB
简化了A528的功能以降低建设成本
具有4寸LCD屏、良好的人机对话功能，菜单功能选择，兼做人工广播、紧急广播、调用预录音广播、航班自动广播（登机、催促等）功能。
使用密码登录、可以根据不同的用户名来定义不同用户的权限和广播类型等
适合有复杂功能要求的机场在登机口使用
呼叫站有20个按键功能，
可以进行自定义的预录个性广播和例行通告广播。
可以进行130秒的预录音广播
立式、卧式、鹅颈、手持功能。

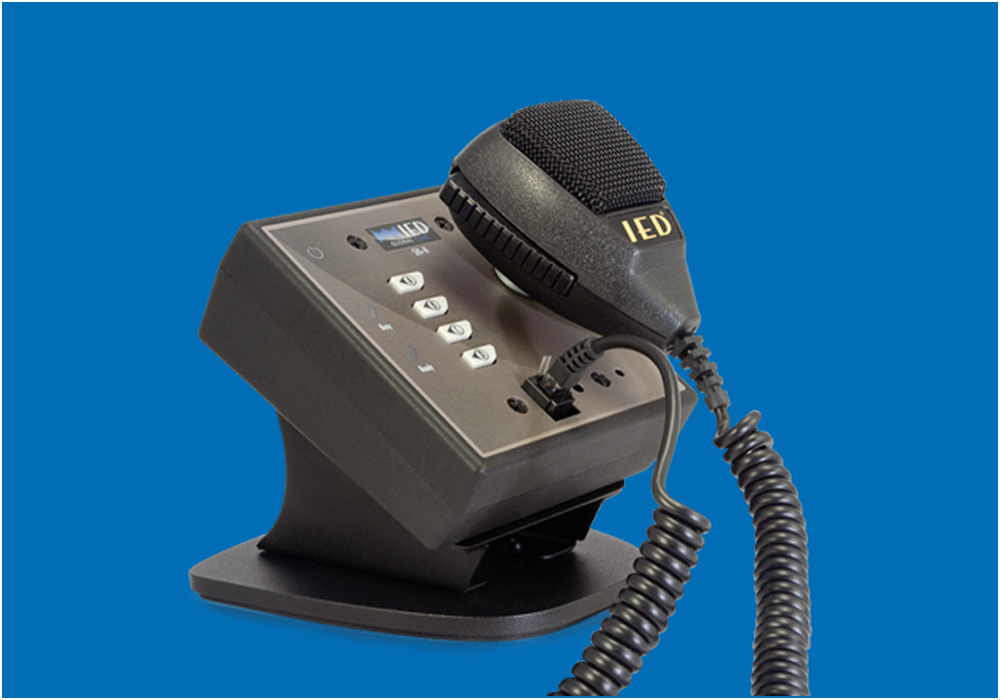

基于IED CobraNet协议的数字广播系统
它是一个网络设备并且拥有单独的IP地址
响应频率 22HZ-22KHZ 48K 24 bit
灵敏度 >85dB
简化了A528的功能以降低建设成本
没有LCD屏、不能使用密码登录、不能进行航班自动广播
适合没有特别复杂功能要求的机场在登机口使用
呼叫站可以自定义4个按键功能，
可以进行自定义的预录个性广播和例行通告广播。
可以进行130秒的预录音广播
基于IED Dante协议的数字广播系统 它是一个网络设备并且拥有单独的IP地址 响应频率 22HZ-22KHZ 48K 24 bit 灵敏度 >85dB 简化了IPCSDTouch 的功能以降低建设成本 没有LCD屏、不能使用密码登录、不能进行航班自动广播 适合没有特别复杂功能要求的机场在登机口使用 呼叫站可以自定义4个按键功能， 可以进行自定义的预录个性广播和例行通告广播。 可以进行130秒的预录音广播
电动:
频率响应 +2 dB, -5 dB 22 Hz - 22 kHz, Input Level = -20 dBu
总谐波失真THD 小于1% 22 Hz - 22 kHz, Input Level=0 dBu
信噪比, S /N>85 dB
22 Hz - 22 kHz, Input Level = 0 dBu
压缩机:
压缩阙值 –14 dBu 发作时间 35 mSec
释放时间 0.5 Sec 模拟数字转换器, A/D 24 bit
采样率 48 kHz
机械:
桌面尺寸 5.13" W x 4.89" H x 5.66" D 壁挂式尺寸 4.95" W x 4.95" H x 1.9" D
壁挂式安装 2个电器盒
已用标准:
全双工操作 IEEE 802.3x
快速以太网 100Mbps IEEE 802.3u
5404CS/5401CS 系列特别采用100BASE-TX
数据终端设备电源 IEEE 802.3af via Media
通过介质相关接口供电（PoE）)
连接电缆:
数字音频/电源/控制 CAT5e or better
对于距离到最大100米（约300英尺）到所连接的交换机。电缆安装和按照ANSI / TIA / EIA 568 B类标准测试.
环境:
工作温度范围 +32°F to +104°F (0°C to +40°C)
存储温度范围 –40°F to +158°F (–40°C to +70°C)

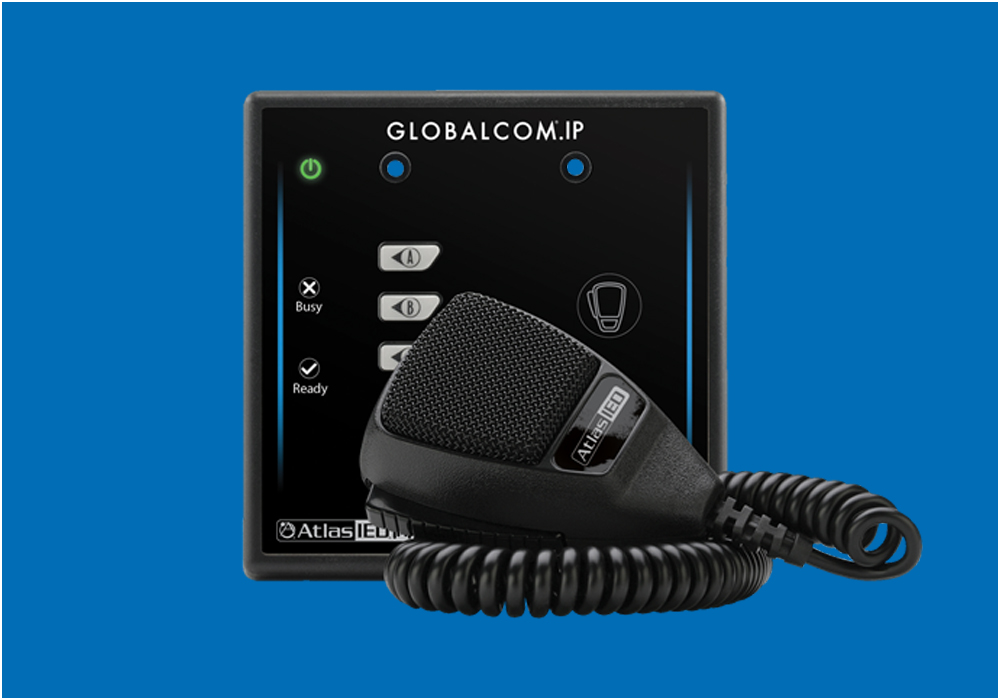

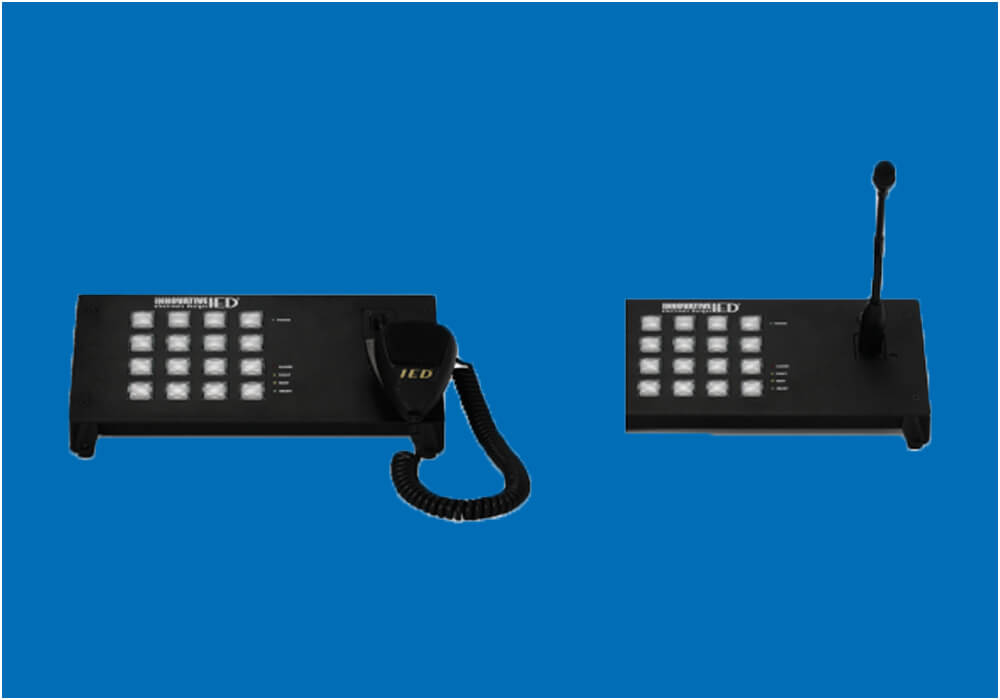

有两种颜色的完全可编程按键16接口可以报告广播的状态
在GLOBALCOM®5400系列系统提供了无限的选择和能够广播的广播和信息。
从麦克风元件完全监控
手持式，鹅颈，表面（平面）或桌面（自由站立）版本 提供冗余以太网端口
PoE 供电 适合用作在EN54-16系统紧急麦克风
电动:
辅助电源电压 24 to 48 Volts V AC or DC 供电电源电压 (IEEE 802.3af) 48 Volt
供电电源（最大） 7.2 Watts 辅助输入 频率响应 ±0.5 dB
22 Hz - 22 kHz, Input Level = 0 dBu
总谐波失真, THD 小于0.2% 22 Hz - 22 kHz, Input Level=0 dBu
信噪比, S /N>85 dB
22 Hz - 22 kHz, Input Level = 0 dBu
频率响应 ±0.5 dB 22 Hz - 22 kHz, Input Level = 0 dBu
总谐波失真, THD 小于1.5% 22 Hz - 22 kHz, Input Level=0 dBu
信噪比, S /N>85 dB 22 Hz - 22 kHz, Input Level = 0 dBu
麦克风输入
频率响应 ±0.5 dB 22 Hz - 22 kHz, Input Level = 0 dBu
总谐波失真, THD 小于0.03% 22 Hz - 22 kHz, Input Level=0 dBu
信噪比, S /N>85 dB 22 Hz - 22 kHz, Input Level = 0 dBu

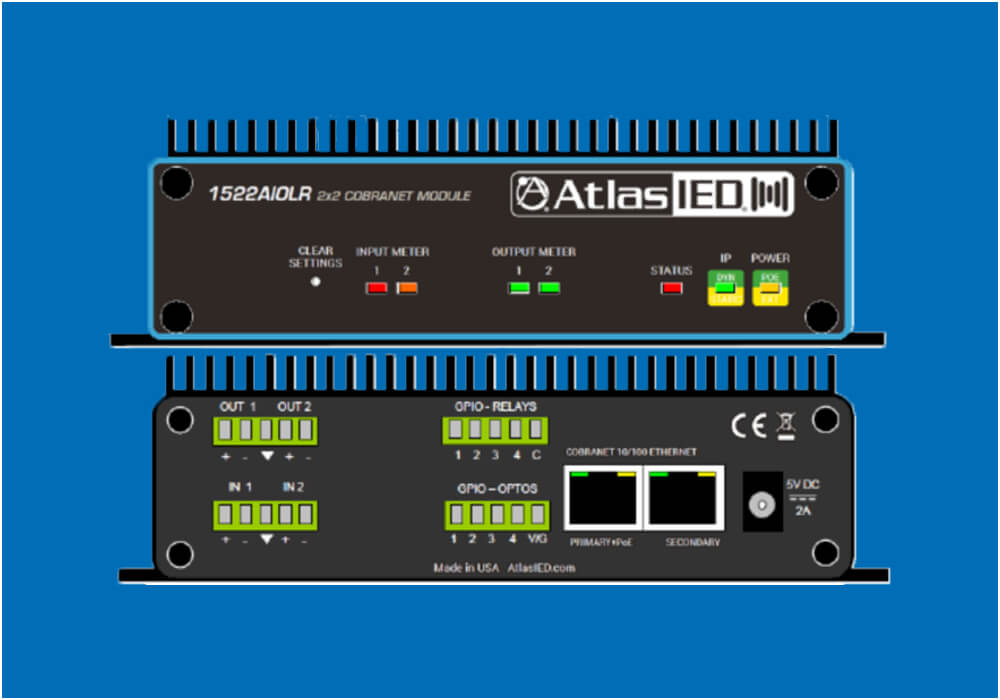

CobraNet协议
48V POE供电，15W功率 。
每台2路输入和输出（独立）
RJ 45 网络链接
MIC线路响应频率 50HZ-20KHZ
Line线路响应频率 20HZ-20KHZ
灵敏度 >109dB。

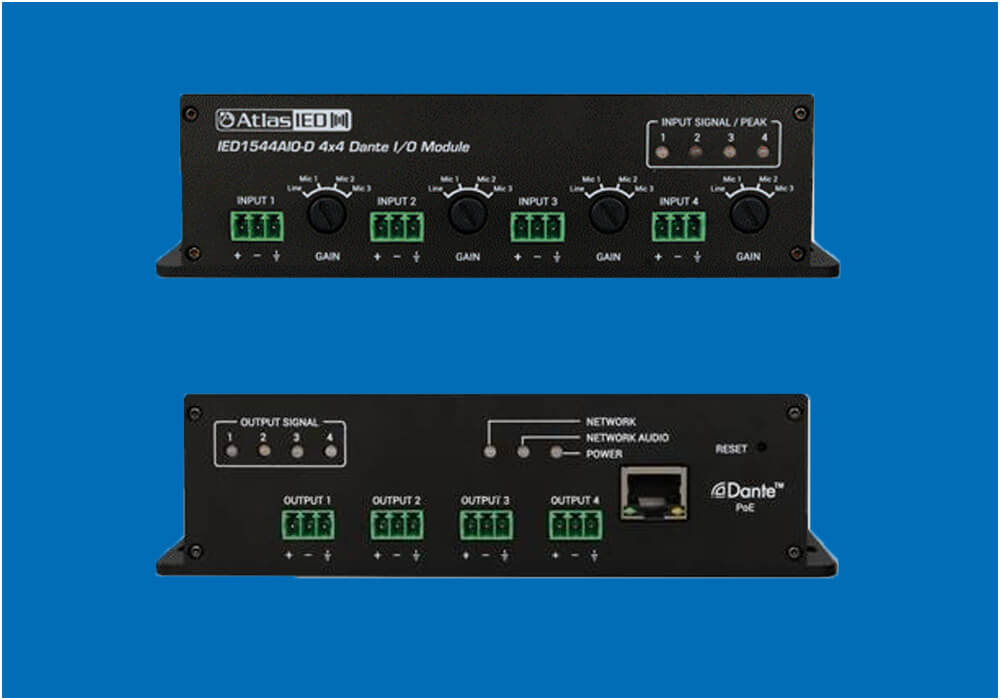

Dante协议
4个 通道输入和输出
24bit 48KHZ
110dB (20 to 20KHZ)
48V POE供电
主要提供给数字语音记录仪使用。
支持16路的个独立模数转换。
双网络输入（主备），也支持16路的模拟音频输入/输出
响应频率 22HZ-22KHZ 48K 24 bit
灵敏度 >93dB
均衡、降噪、平衡等处理系统、
正常使用功率 83W

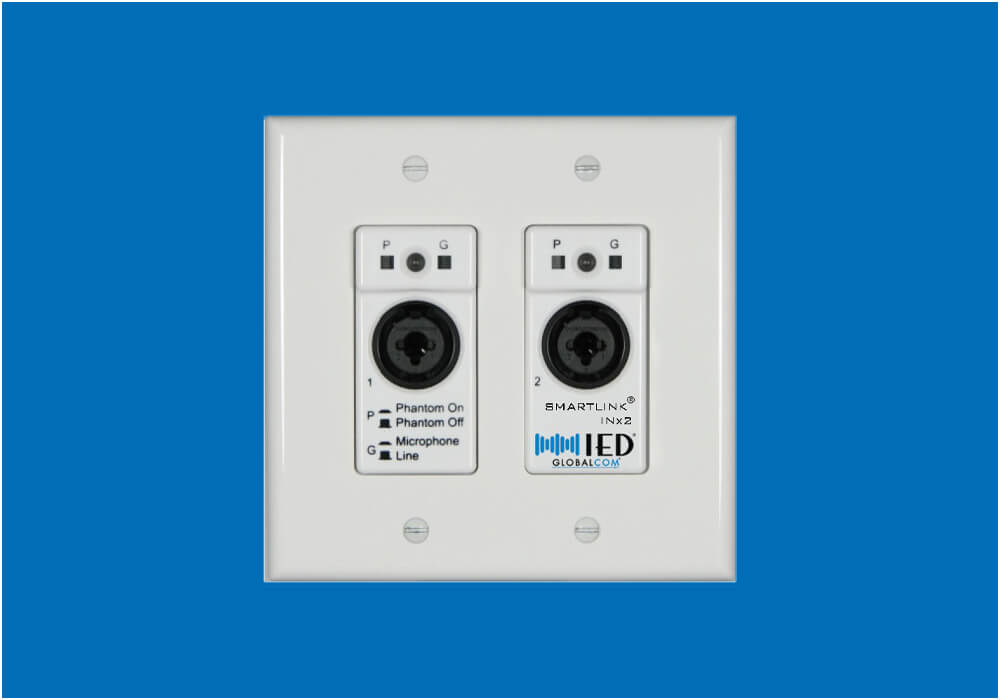

功能
2均衡母 XLR/TRS输入连接器端口
安装在标准的双组接线盒或DIN3 导轨
输入增益可以选择线路和麦克风，每个通道可以转换
12V 虚拟直流电，每个通道可以转换
双色 LED指示灯显示当前信号状态和clipping
标准PoE网络交换机供电
可以使用背景音乐或本地程序音源输入
电气
输入类型 均衡和RF 过滤 输入阻抗（麦克风） 2kΩ
输入阻抗（线路） 120kΩ Mic 增益 +30dBu
EIN （麦克风模块） -109dBu
响应频率（麦克风增益） 50Hz – 20kHz, ±1dB
响应频率（线路增益） 20Hz – 20kHz, ±1dB
最大输入电平 +8dBu 虚拟源 +12VDC
THD 小于0.05%, 1kHz, 3dB 低于 clipping
设备电源 2 802.3af 级PoE PD PoE 能量功耗 4W
指示器
当前信号（黄色LED） –6dB 低于 clipping
Clip（红色LED） clipping
连接器
2个输入接口 非锁母XLR /TRS Combo 连接器
网络 RJ45
机械
高度 2.75” (7.0 cm) 宽度 3.60” (9.2 cm)
深度 1.88” (4.8 cm) 推荐最小安装深度 2.50” (6.4 cm)
安装 标准2组低电平机架安装或盒子
环境
工作温度范围 +32 ˚F – +104 ˚F (0 ˚C – +40 ˚C)
存储温度范围 -4 ˚F – +158 ˚F (-20 ˚C – +70 ˚C)
功能
2个均衡的XLR母输出接口
安装在一个标准双组接线盒或DIN3导轨
采用标准PoE网络交换机
输出编程系统区用来路由广播到其他系统
电气
输出类型 均衡（也可以接成非均衡）
输出阻抗 200 Ω 均衡, 100 Ω 非均衡
最大输出电平（均衡） +10 dBu
最大输出电平（非均衡） +4 dBu
噪音 –83 dBu
响应频率20Hz – 20kHz, ±1dB (100 kΩ 负载)
系统 THD 小于0.05%, 1kHz, 3dB 低于 DAC 全尺寸
设备电源 2 802.3af级 PoE PD PoE 电源能耗 4W
连接器
2路输出) 非锁公XLR接口 网络 RJ45
机械
高度 2.75” (7.0 cm) 宽度 3.60” (9.2 cm)
深度 1.88” (4.8 cm) 推荐安装深度 2.50” (6.4 cm)
安装 标准2组低电平安装机架或盒子
环境
工作温度范围 +32 ˚F – +104 ˚F (0 ˚C – +40 ˚C)
存储温度范围 -4 ˚F – +158 ˚F (-20 ˚C – +70 ˚C)
特征
两个机电继电器 双光隔离输入
控制和配置通过使用Web浏览器GLOBALCOM SMC实现
设置存储在非易失性内存中 与IED GLOBALCOM VACS完全集成
充分监督系统电压和内部温度监测
Utilizes IEEE 802.af Power over Ethernet (PoE)
可拆卸14端子连接器，方便安装 坚固的DIN导轨安装外壳
电气
继电器触点(2) 接触形式 SPDT (form C)
触点材料 AgSnO2 接触电阻 100 mΩ max.
最大电压 28VAC, 24VDC 最大电流 5A
光隔离输入
电压范围 3 – 11 VDC 电流范围 4.7–25mA最小保持时间（高或低）20 ms
最高计数频率 25 Hz
供电模块
电压（主）48 VDC (PoE) POE功率因数 < 3.84 W
电压（次级）5 VDC 电流（5V DC）474 mA max
指标
模块电源 1 (Green) 继电器线圈通电 2 (Yellow)
输入激活 2 (Yellow) 以太网链路 1 (Green)
网络活动 1 (Yellow)
连接器
Inputs 14 Position Removable Network RJ45
机械
高度 3.88” (9.85 cm) 宽度 1.41” (3.57 cm)
深度 3.10” (7.80 cm) 重量 5.5 oz (156 g)
环境
工作温度范围 –22 ˚F – +149 ˚F (–30 ˚C – +65 ˚C)

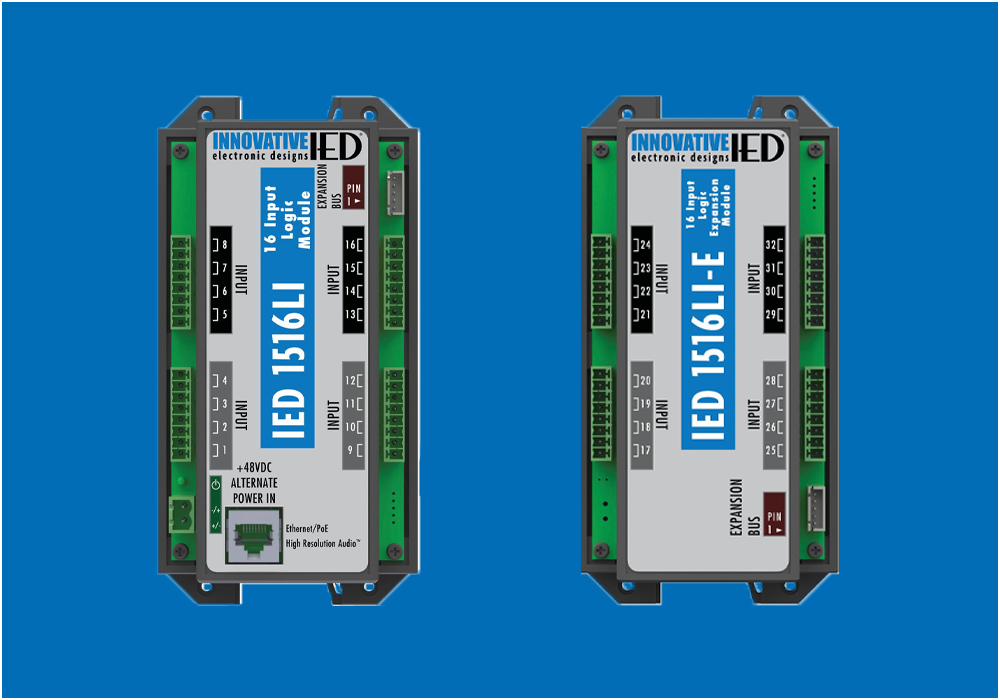

特性
16个光隔离输入与外部设备（如防火板，安全系统等）连接
使用1516LI-E可扩展到32个输入 将设置存储在非易失性存储器中
使用Web浏览器和GLOBALCOM系统管理中心进行控制和配置
和 IED GLOBALCOM vACS完全整合 IEEE 802.3af以太网供电(PoE)
具有可拆卸的连接器 坚固的DIN导轨或面板/壁挂式安装外壳
产品型号 IED1516LI IED1516LI-E
电气
光隔离输入 电压范围 0 – 1.6V (ON) / 1.7 – 50VDC (OFF)
最大电流 3 mA 电源 / 160 mA 接收器 最小保持时间 (高/低) 250 ms
电源要求
输入电压 48VDC (PoE符合IEEE 802.3af) 1516LI电源 最大3 Watts
1516LI-E电源 最大1 Watt 可选48VDC备用电源输入电压 40 - 50VDC
指示灯
电源指示灯 1 (绿色) 活动输入指示灯 16 (绿色)
连接器
输入 (4) 8-pin Phoenix, 3.81 mm间距
以太网/PoE RJ-45 (超五类或更高，100BaseTX电缆)
48VDC备用电源输入
2-pin Phoenix, 5.08 mm间距 扩展总线 5-pin 连接器, 2.50 mm间距
机械
高度 7.01” (17.81 cm) 宽度 3.50” (8.90 cm)
深度 2.00” (5.08 cm) 重量 7.3 oz (206.9 g)
环境
工作温度范围 –22 ˚F – +149 ˚F (–30 ˚C – +65 ˚C
48V POE供电，10W功率 。
32路的独立的开关信号输入
主要用于消防开关信号的输入
网络输出
48V POE供电，10W功率 。
16、32路的独立的开关信号输出
主要用于开关信号的输出
网络输出
48V POE供电，10W功率 。
16独立的开关信号输入、16独立的噪音探测信号输入、8独立的开关信号输出
主要用于开关信号和噪音信号的输入和输出
网络输出
三线制连接到接入设备 。
内置DSP处理模块
噪音响应工作频率 60HZ-110HZ
最大传输距离2500英尺。
安装在扬声器回路的最末端。
20KHZ的频率检测
支持IED所有型号的功放卡
100V定压输入。
回路大于200W 选 IED 5411EOL、回路小于200W 选 IED 5410EOL
安装在扬声器回路的最末端。
20KHZ的频率检测
支持IED所有型号的功放卡
100V定压输入。

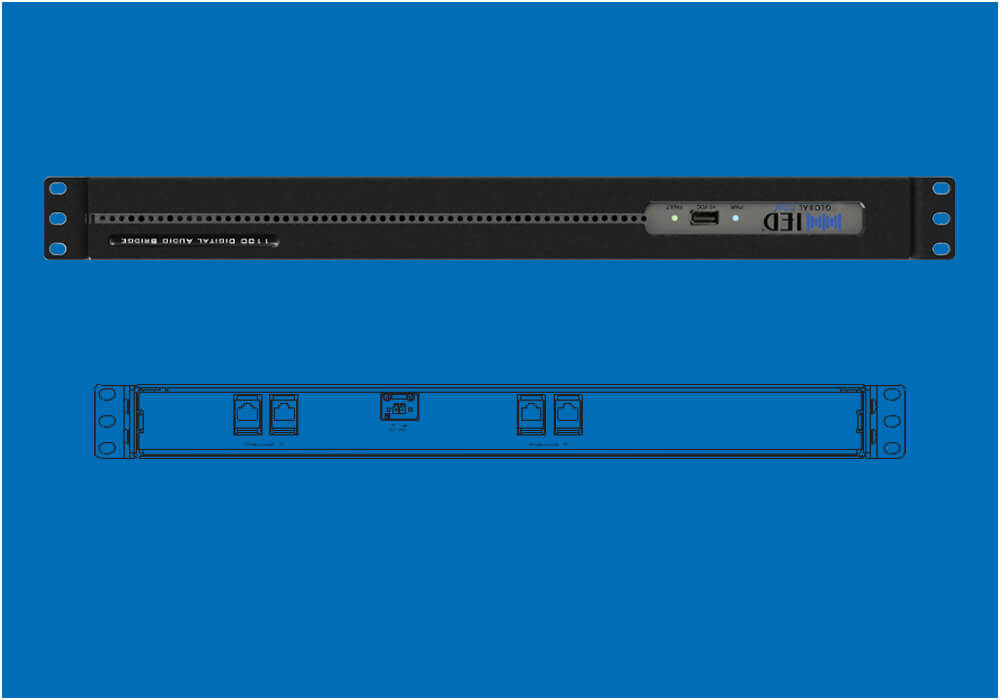

特征
提供一些遗留的500acs设备兼容性
允许CobraNet扩展超越三层网络、允许实现CobraNet和Dante网络之间的音频交换。允许实现Dante网络网段之间的音频交换同步。
数字音频在每个方向上有8个通道
机械/电气特性
由一个单一的12V直流电源供电
适合安装1RU 的19“机架空间
电气
电源电压12V DC
额定输入电流400 mA (4.8 W)
机械
高度1.75”, 1 rack unit (4.4 cm)
宽度（不包括机架安装耳）17” (43.2 cm)
深度12.25” (31.1 cm)
推荐安装深度18” (45.7 cm)
重量10.85 lb (4.92 kg)
环境
工作温度范围+32 ˚F – +95 ˚F (0 ˚C – +35 ˚C)
存储温度范围-4 ˚F – +158 ˚F (-20 ˚C – +70 ˚C)
连接器
功率2-pin Phoenix 3.81毫米间距与锁紧螺钉
以太网 2双冗余数字音频（100 Mbps）（4 RJ-45插孔）
特点
支持Audinate的Dante™数字音频
与IED GLOBALCOM兼容。IP®系统和第三方Dante™设备
提供冗余的以太网端口
LED电源指示灯
可由12V或24V直流电源供电
加工能力
DanteTM音频输入 8 or 16
DanteTM音频输出 8 or 16
连接
以太网注册插孔- 45 2 (redundant)
滑鼠1
功率 2针无耳压缩式螺杆端子
电源要求
输入电压12V or 24V DC
最大力量画 3W
指标
电源灯Green LED on Front
尺寸和重量
机架式需求 2 RU, 19"
维-单位 8.5" W x 1.75" H x 5" D (216mm x 44mm x 127mm)
重量,单位 3.125 lbs (1.42kg)

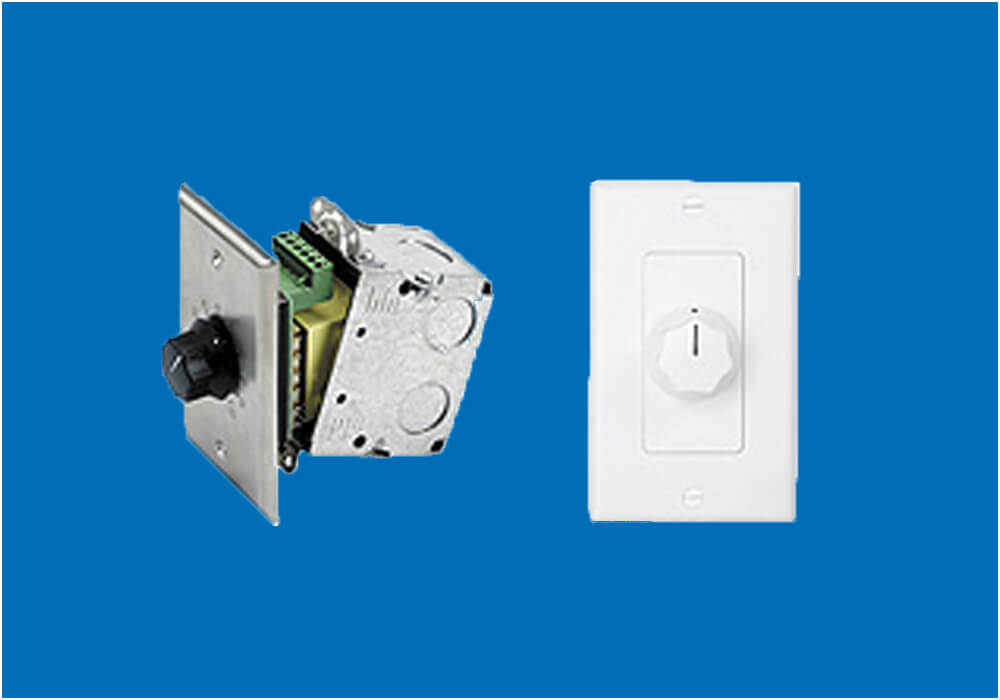

Atlas AT35-PA是墙壁嵌入安装的35W音量调节器，10级+关调节，带有强行控制的70.7V直流继电器，对于4线系统均适用
35W
10级音量控制 每级3dB
消防强切功能
全金属外壳
Atlas AT100-PA是墙壁嵌入安装的100W音量调节器，10级+关调节，带有强行控制的70.7V直流继电器，对于4线系统均适用
100W
10级音量控制 每级3dB
消防强切功能
全金属外壳

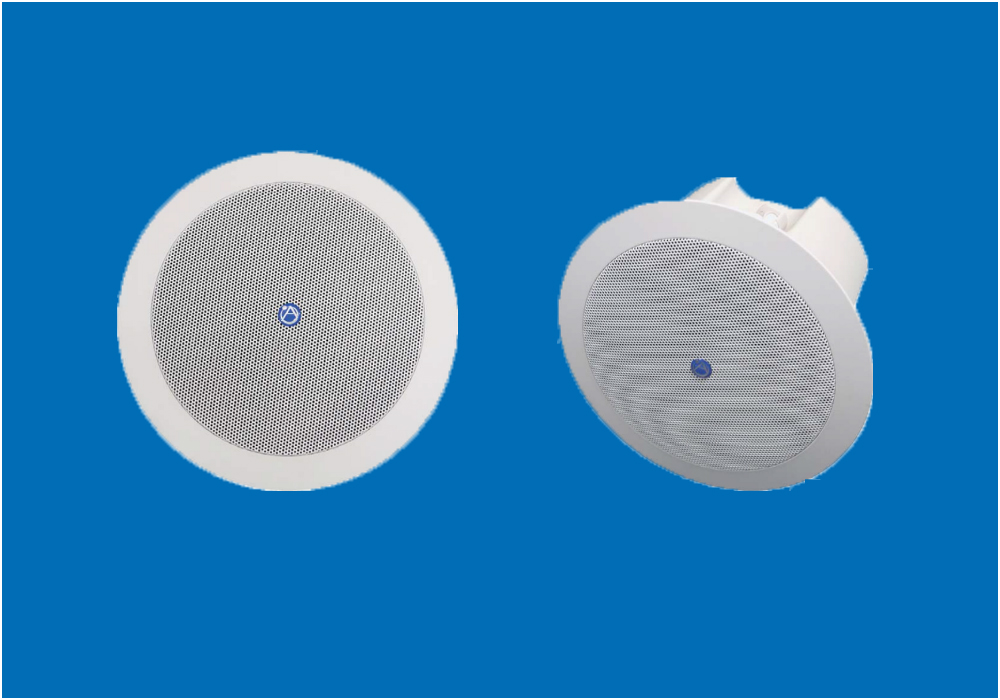

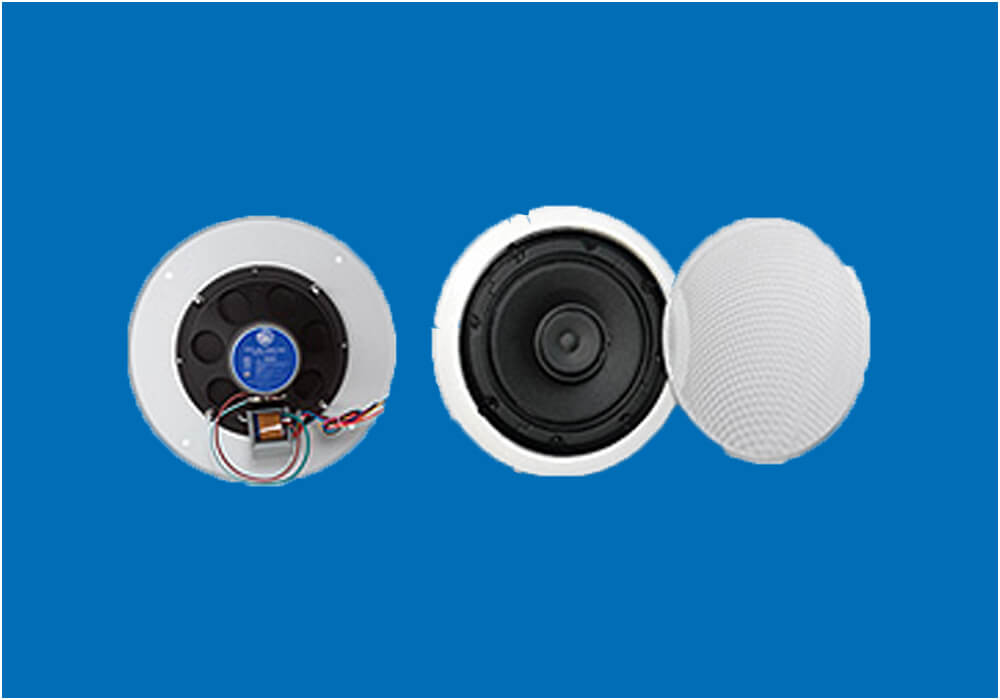

5.25"双纸盆同轴扬声器
功率旋钮选择：100V-1.5W/3W/6W 70.7V-0.75W/1.5W/3W
灵敏度： 90dB （±3db)
面板外径： 8.42"(214mm)
总高度： 4.53"(115mm)
安装孔径： 6.89"(175mm)
频率响应： 80Hz - 18kHz, （±3db)
一体防火罩
喇叭类型： 8" 同轴
频率响应：55Hz – 15kHz (±7dB)
峰值灵敏度(1W/1M)： 98dB
平均灵敏度(1W/1M) ：96dB
额定功率 (RMS)：16 Watts
变压器：70.7V
功率抽头选择：1/2/4/8/16W
颜色：白色
安装深度：3.45" (87.63mm)
直径：10.710" (272mm)
开孔尺寸：9.437" (239.7mm)
需要另配防火罩
技术指标：
额定功率：50W
功率旋钮选择：1/2/4/8/16/32W
额定功率下的声压级：88dB (1W/1M)
频率范围：63 ~ 20Khz
额定电压：70.7V/100V
覆盖角度：110o
外观颜色：黑/白/灰
尺寸：Φ318mm
开孔尺寸：Φ215mm
一体防火罩
功率：8/16W
功率旋钮选择： 1, 2，4，8，16W
频率响应（±5db)115Hz-20KHz
灵敏度（1M/1W)92db （±3db)
扩散角90°H x 90°V
产品尺寸：7英寸（177.8毫米）x 5英寸（127毫米）x 5.93英寸（150.3毫米）
号角扬声器能为呼叫、背景音乐和内部通讯提供高效率的声音穿透力和扩散力
用于70V/100V 双电压线路连接器的可调电位器
经久耐用，可以在户外或室内长时间运行
功率：7.5/15W
频率响应：400Hz ~ 14kHz (±5dB)
声压级(1W/1M)：106dB
覆盖角度：70°
功率旋钮选择：1, 2, 3.8, 7.5, 15W
1, 2, 4, 8, 15W,30W
净重：4 Ibs (1.8kg)
号角扬声器能为呼叫、背景音乐和内部通讯提供高效率的声音穿透力和扩散力
用于70V/100V 双电压线路连接器的可调电位器
经久耐用，可以在户外或室内长时间运行
功率：15W/30W
频率响应：120Hz ~ 15kHz (±5dB)
声压级(1W/1M)：108dB
覆盖角度：60°
功率旋钮选择：25V:5, 1, 2, 4, 8W
1, 2, 4, 8, 15W,30W
净重：4lbs (1.8kg)

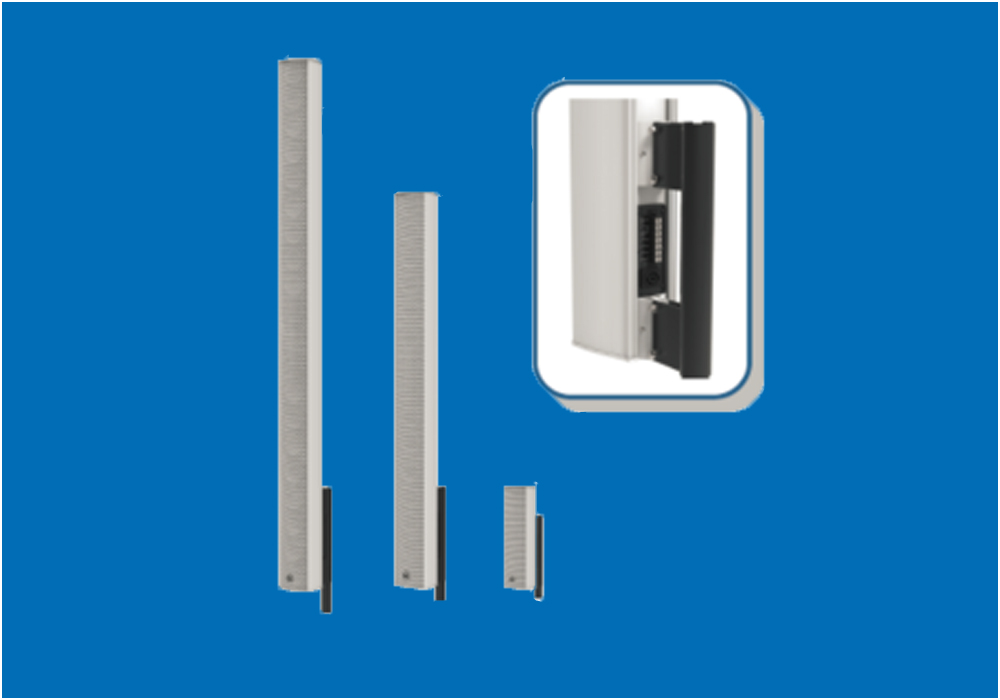

70/100V或8Ω输入
采用5只3"高品质全音域单元和2只3/4"高频单元
配有接线柱和Speak-On™输入端
轻便的挤压铝制外壳
有可选的杆式安装支架（标配壁装支架）
70/100V功率抽头：7.5, 15, 30, 60W
工作范围（-10dB）125Hz - 20kHz
频率响应（+/- 5dB）137Hz - 20kHz
输入灵敏度为1W / 1m 92 dB
垂直覆盖范围45°800Hz - 4kHz
水平覆盖范围135º800Hz - 4kHz
产品尺寸：16.61" (422mm) x 4.61" (117mm) x 5.43" (137.9mm)
70/100V或8Ω输入
采用10只3"高品质全音域单元和2只3/4"高频单元
配有接线柱和Speak-On™输入端
轻便的挤压铝制外壳
有可选的杆式安装支架（标配壁装支架）
70/100V功率抽头：7.5, 15, 30, 60W
工作范围（-10dB）125Hz - 20kHz
频率响应（+/- 5dB）137Hz - 20kHz
输入灵敏度为1W / 1m 96 dB
垂直覆盖范围40°600Hz - 4kHz
水平覆盖范围135º 800Hz - 4kHz
产品尺寸：32.9" (835.7mm) x 4.61" (117.0 mm) x 5.43" (137.9mm)

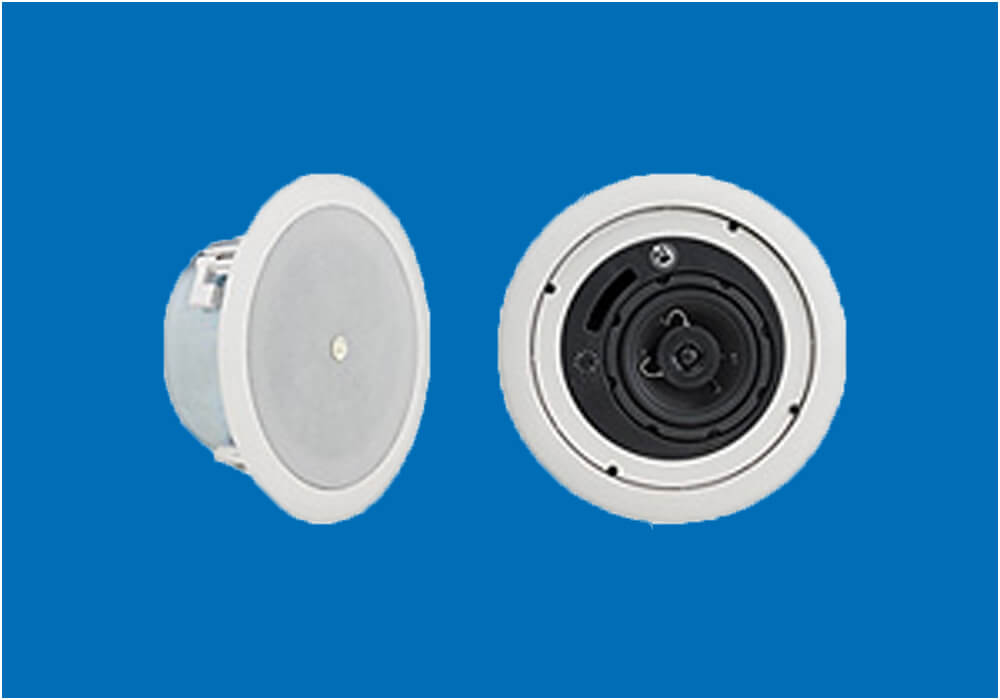

喇叭类型： 6" 同轴
频率响应：63Hz – 20kHz (±7dB)
灵敏度(1W/1M)： 92dB(±5dB)
额定功率 (RMS)：16 Watts
变压器：100V
变压器抽头：7.5/15/30/60 Watts
* 覆盖角度：60o
颜色：白色
一体防火罩
技术指标：
额定功率：25W
功率旋钮选择：1/2/4/8/16W
额定功率下的声压级：88dB (1W/1M)
频率范围：83 ~ 20Khz
额定电压：70.7V/100V
覆盖角度：130o
外观颜色：黑/白/灰
尺寸：Φ267mm
开孔尺寸：Φ229mm
一体防火罩

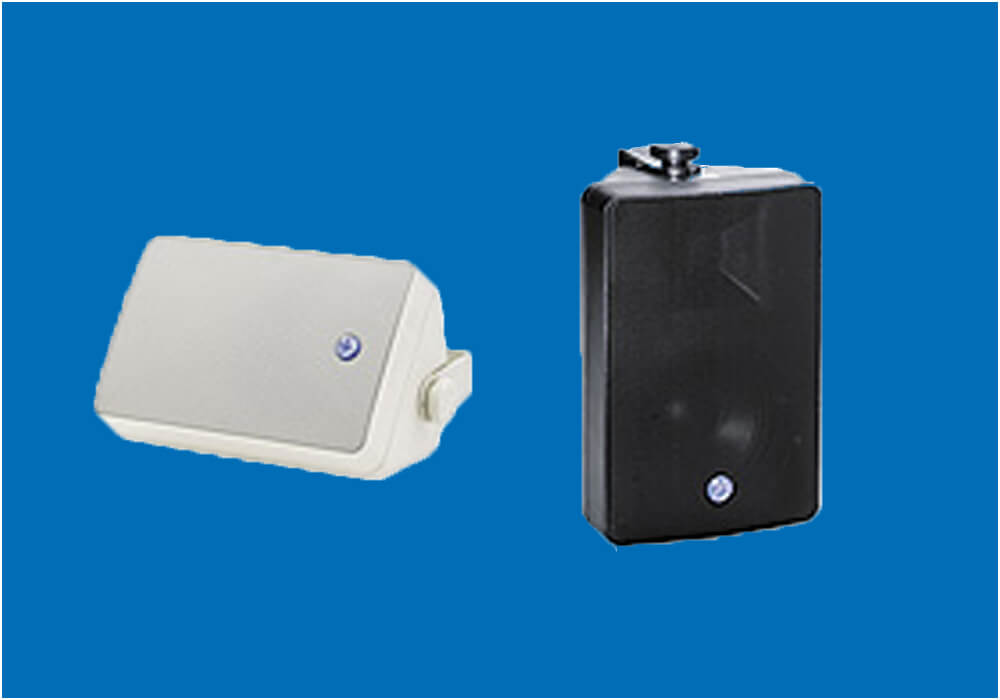

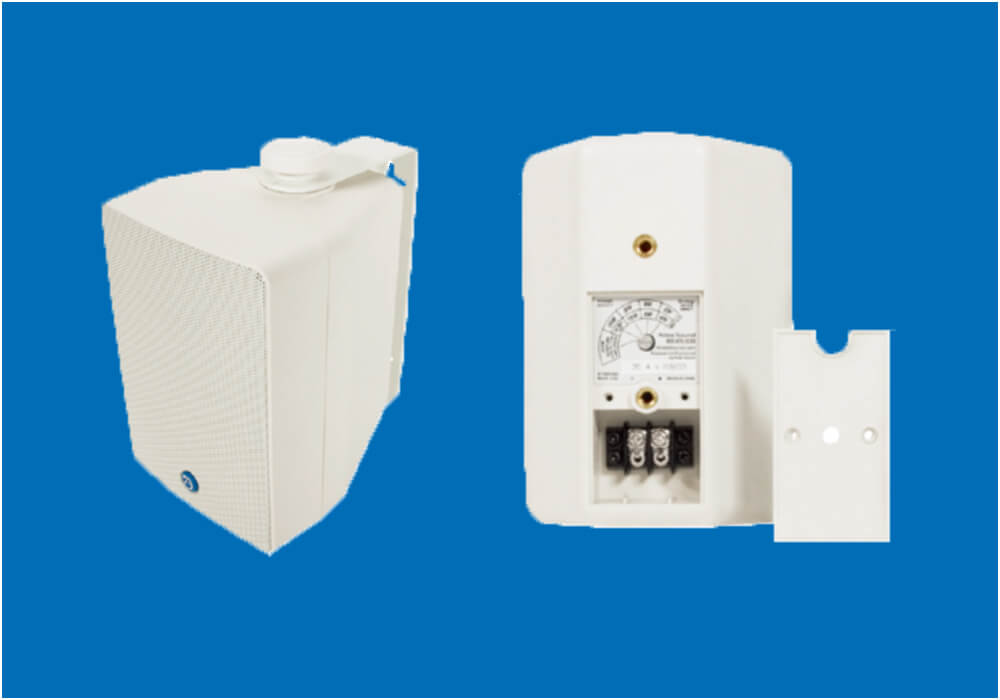

专为常年置于室内外场所使用设计的全天候箱体
最大功率：100 W/8Ω
高低音2组喇叭单元
70/100V功率旋钮选择：0.94, 1.9, 3.7，7.5，15，30W及8Ω
频率响应：80Hz～20kHz（±3dB）
灵敏度 (1W/1M)：94dB （±3dB）
产品尺寸：10.18英寸（285毫米）x 6.88英寸（175毫米）x 5.88英寸（148毫米）
专为常年置于室内外场所使用设计的全天候箱体
8" HYCONE ™ 处理低音单元
1" 钛膜号角型高音喇叭
最大功率：150W/8Ω
70/100V功率旋钮选择：0.94, 1.9, 3.7，7.5，15，30，60W及8Ω
频率响应：65Hz～20kHz（±3dB）
灵敏度 (1W/1M)：92dB
高度：285mm
宽度：175mm
深度：148mm

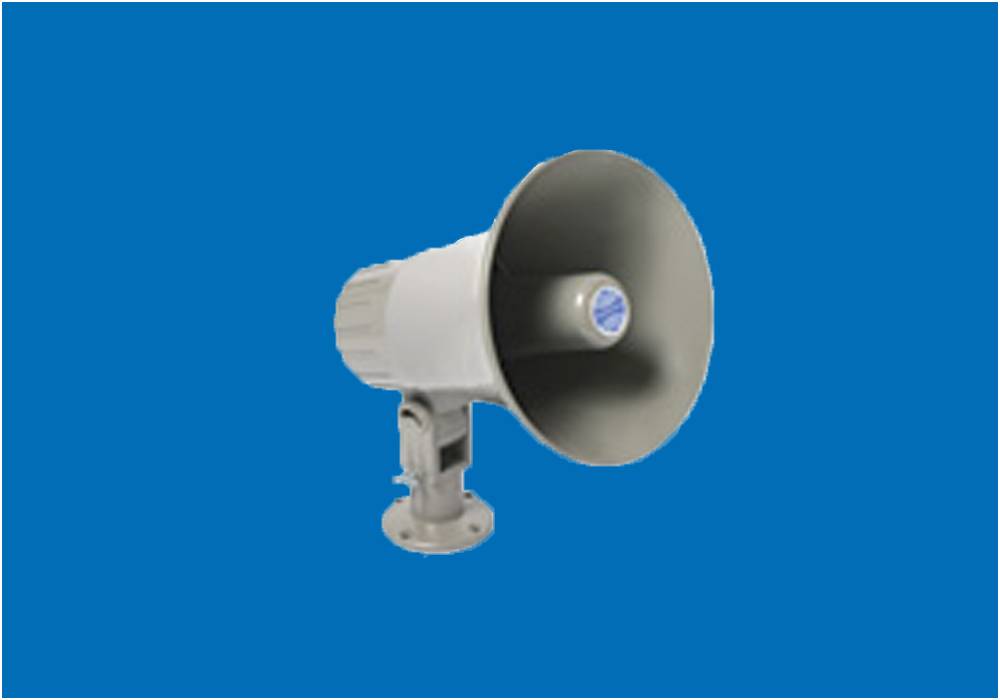

号角扬声器能为呼叫、背景音乐和内部通讯提供高效率的声音穿透力和扩散力
用于70V/100V 双电压线路连接器的可调电位器
经久耐用，可以在户外或室内长时间运行
功率：7.5/15W
频率响应：400Hz ~ 6kHz (±5dB)
声压级(1W/1M)：103dB
覆盖角度：80°
功率旋钮选择：1, 2, 4, 8, 15W
尺寸：190.5 x 238 x 254mm
净重：2.8 lbs (1.3kg)

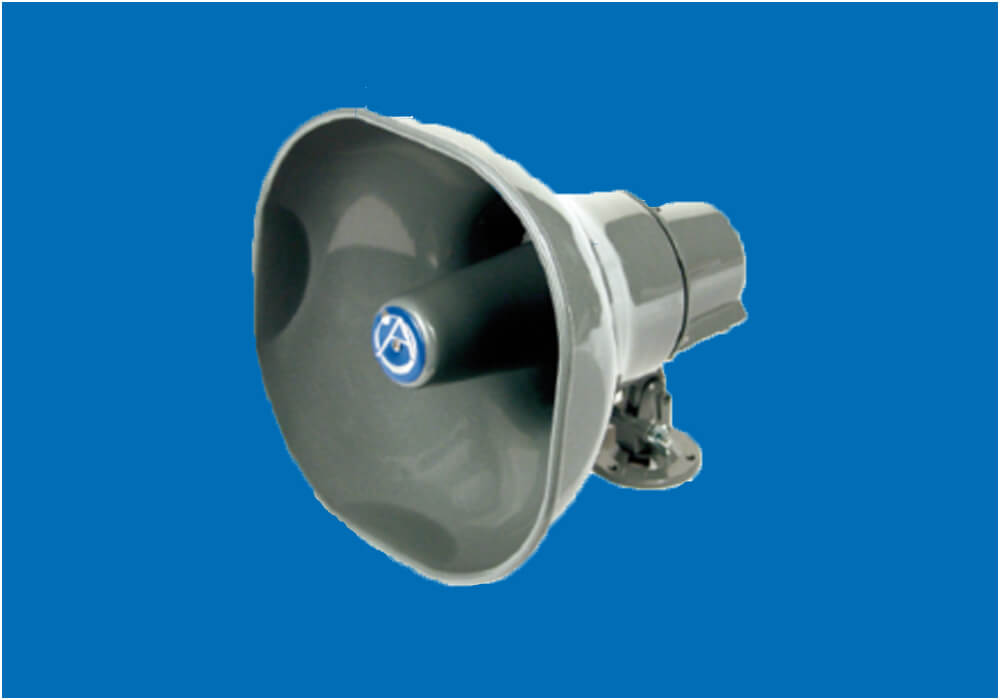

号角扬声器能为呼叫、背景音乐和内部通讯提供高效率的声音穿透力和扩散力
用于70V/100V 双电压线路连接器的可调电位器
经久耐用，可以在户外或室内长时间运行
功率：15W/30W
频率响应：350Hz ~ 7.5kHz (±5dB)
声压级(1W/1M)：106dB
覆盖角度：60°
功率旋钮选择：1, 2, 4, 8, 15W,30W
尺寸：190.5 x 238 x 254mm
净重：2.8 lbs (1.3kg)
70/100V或8Ω输入
采用15只3"高品质全音域单元和4只3/4"高频单元
配有接线柱和Speak-On™输入端
轻便的挤压铝制外壳
有可选的杆式安装支架（标配壁装支架）
70/100V功率抽头：7.5, 15, 30, 60W
工作范围（-10dB）90Hz - 20kHz
频率响应（+/- 5dB）160Hz - 20kHz
输入灵敏度为1W / 1m 96 dB
垂直覆盖范围40°500Hz - 4kHz
水平覆盖范围135º800Hz - 4kHz
产品尺寸：49.37英寸（1254毫米）x 4.61英寸（117毫米）x 5.43英寸（137.9毫米）

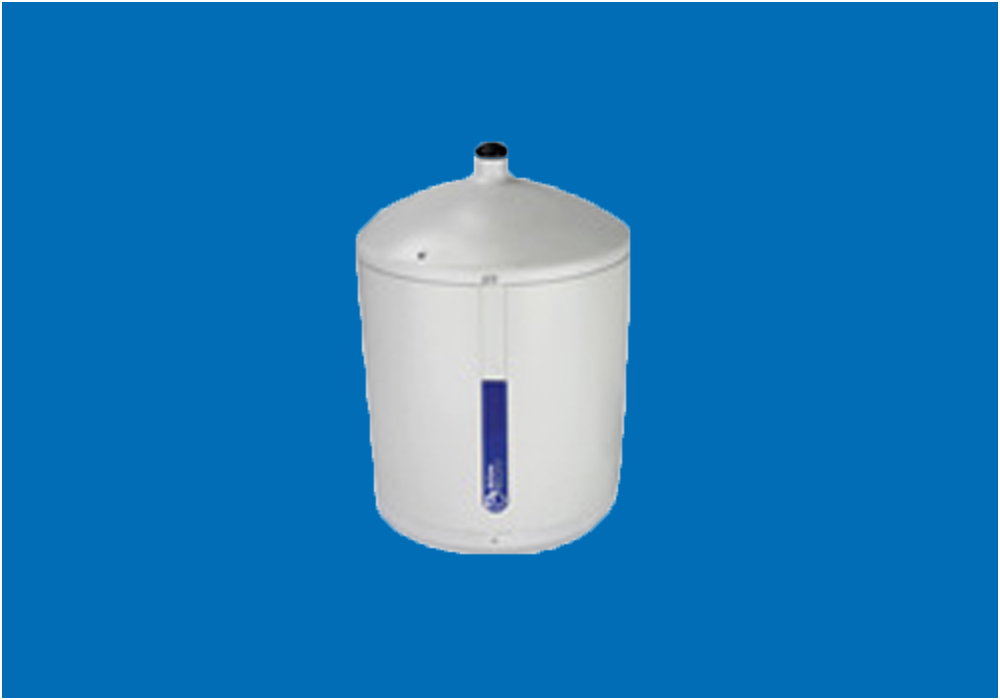

技术指标：
额定功率：25W （PM4FA）
抽头功率：1/2/4/8/16W （PM4FA）
额定功率下的声压级：88dB (1W/1M) （PM4FA）
频率范围：70 ~ 20Khz （PM4FA）
额定电压：70.7V/100V
覆盖角度：90o
外观颜色：黑/白
尺寸：Φ235mmx352mm （PM4FA）
重量：5.89kg （PM4FA）
安装：悬挂、支架安装
